Automatyczna liniowa maszyna do napełniania przelewowego szklanych butelek z płynną pianką

Automatyczna liniowa maszyna do napełniania przelewowego butelek szklanych z pianką płynną

Model: VK-OF
Ilość dysz napełniających: 6-16 głowic
Zakres ciśnienia powietrza: 0,4~0,6 MPa
Zasilanie: 220V±5% 50/60Hz
Pobór mocy: 0,6 kW-2,8 kW
Hałas pojedynczej maszyny: ≤50dB
Masa netto: 200-600kg
Wymiary całkowite (mm): Dł.*Szer.*Wys.=1600×1000×1800mm

Automatyczna maszyna do napełniania przelewem do napełniania butelek szklanych płynem o wysokiej zawartości alkoholu, czujnik poziomu cieczy, maszyny do napełniania

Automatyczna maszyna napełniająca z przelewem jest zwykle stosowana w zastosowaniach związanych z opakowaniami konsumenckimi, gdzie wymagany jest stały, widoczny (kosmetyczny) poziom napełnienia.

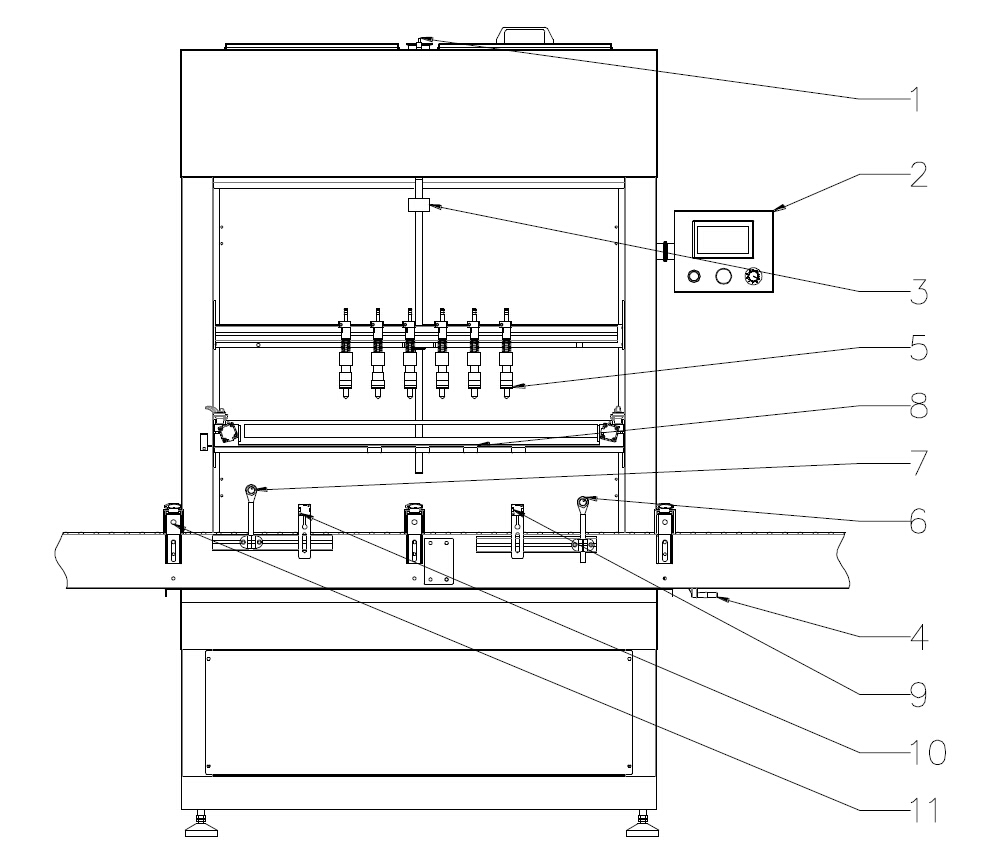

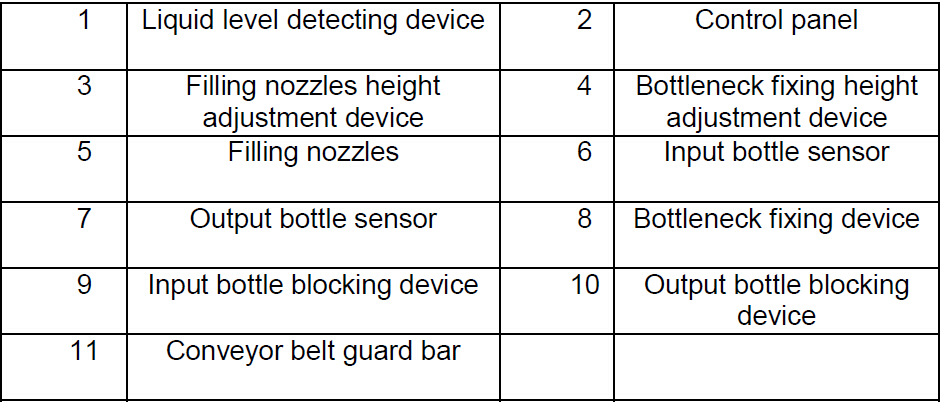

Rysunek urządzenia do napełniania przelewem cieczy (przykłady z 6 głowicami urządzenia do napełniania przelewem)

Pożądany płynny produkt do napełnienia jest przechowywany w zbiorniku ze stali nierdzewnej, a następnie pompowany do kolektora, aby rozprowadzić produkt do każdej z dysz napełniających. Gdy produkt osiągnie pożądany poziom napełnienia kosmetycznego w każdej butelce, nadmiar produktu lub piany przelewa się z powrotem do zbiornika. Zalety napełniacza przelewowego obejmują równomierne poziomy napełnienia, zmienną kontrolę prędkości pompy ciśnieniowej (w celu zmniejszenia piany) i łatwość obsługi.

Ten wypełniacz jest wykonany z wytrzymałej stali nierdzewnej 304, wysokiej jakości spawanej metodą TIG rury ramy i jest dostępny z 1 do 16 głowicami wypełniającymi. Jest również standardowo wyposażony w sterowanie PLC i kolorowy ekran dotykowy HMI, zbiornik ze stali nierdzewnej i pneumatyczne bramki indeksujące, a także wiele innych funkcji. Dostępne są opcje zapewniające jeszcze większą wszechstronność.

automatyczne maszyny do napełniania przelewem są powszechnie używane do napełniania napojów i innych cienkich produktów, szczególnie tam, gdzie pianka lub niespójność butelek może być problemem. Automatyczne maszyny do napełniania przelewem VKPAK mogą być zbudowane tak, aby pasowały do środowisk sanitarnych, niebezpiecznych, łatwopalnych i korozyjnych.

Dane techniczne

Model: VK-OF
Ilość dysz napełniających: 6-16 głowic
Zakres ciśnienia powietrza: 0,4~0,6 MPa
Zasilanie: 220V±5% 50/60Hz
Pobór mocy: 0,6 kW-2,8 kW
Hałas pojedynczej maszyny: ≤50dB
Masa netto: 200-600kg
Wymiary całkowite (mm): Dł.*Szer.*Wys.=1600×1000×1800mm

Charakterystyczny:

Interfejs człowiek-maszyna w języku angielskim, inteligentny ekran kontaktowy, projekt dostosowany do człowieka, łatwa obsługa.
Specjalne dysze przelewowe, precyzyjny poziom napełniania.
Sterownik logiczny programu (PLC),
Można łatwo zmieniać rozmiar i modyfikować parametry.
Wszystkie elementy pneumatyczne są importowane, co zapewnia stabilność i niezawodność.
Czujnik fotoelektryczny i sterowanie łączeniem pneumatycznym, automatyczna ochrona w przypadku braku butelek.
Konstrukcja umożliwiająca ścisłe pozycjonowanie, łatwa regulacja, odpowiednia do pakowania butelek o różnych rozmiarach.
Cała maszyna została zaprojektowana zgodnie z wymogami GMP.

Opcje:

Dysze napełniające mogą być wyposażone w zależności od wydajności.
Konfiguracja antykorozyjna jest dostępna dla produktów o wysokiej kwasowości lub zasadowości.

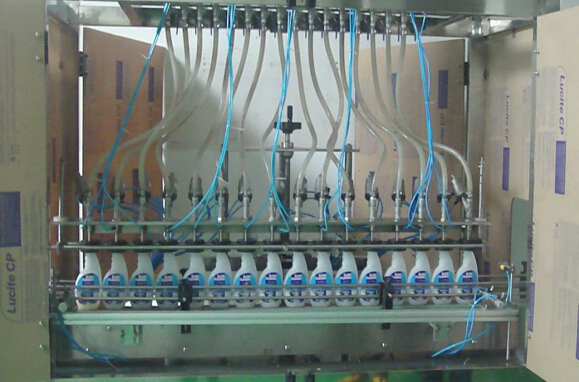

16-głowicowe maszyny przelewowe do napełniania mydłem w płynie

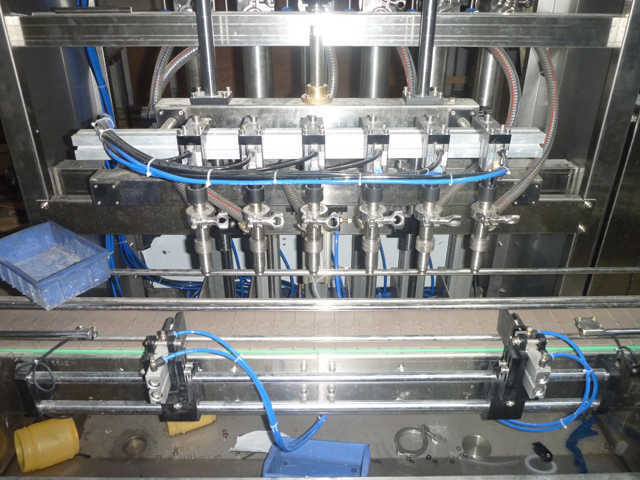

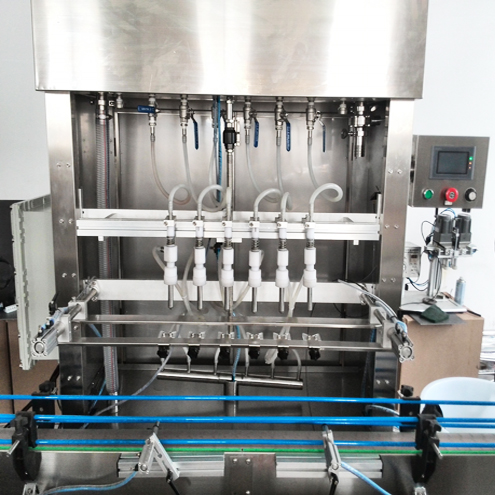

Więcej zdjęć maszyn do napełniania przelewowego (na przykład 6 głowic)

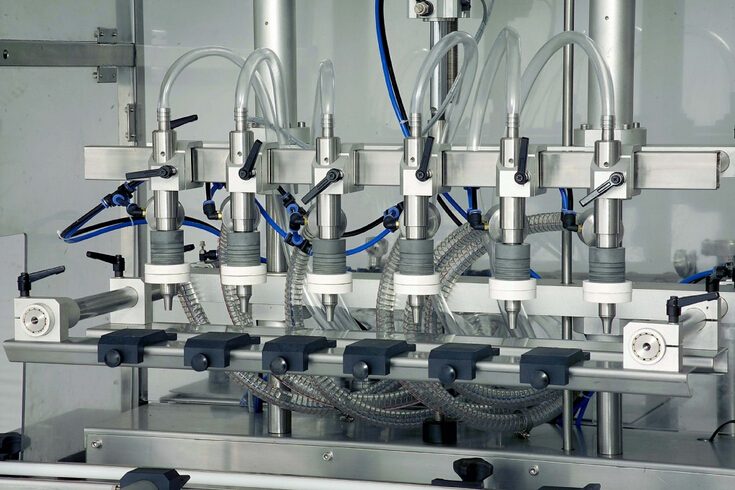

Zbliżenie na przelew przelewowy maszyny napełniającej

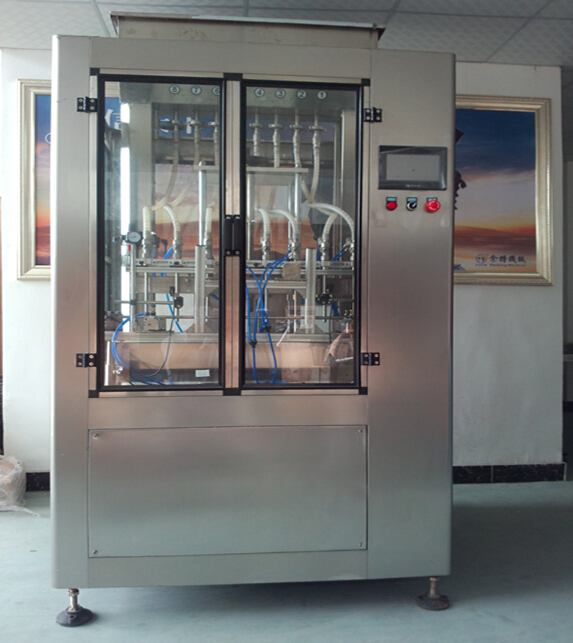

Z komorą ochronną do napełniania przelewowego

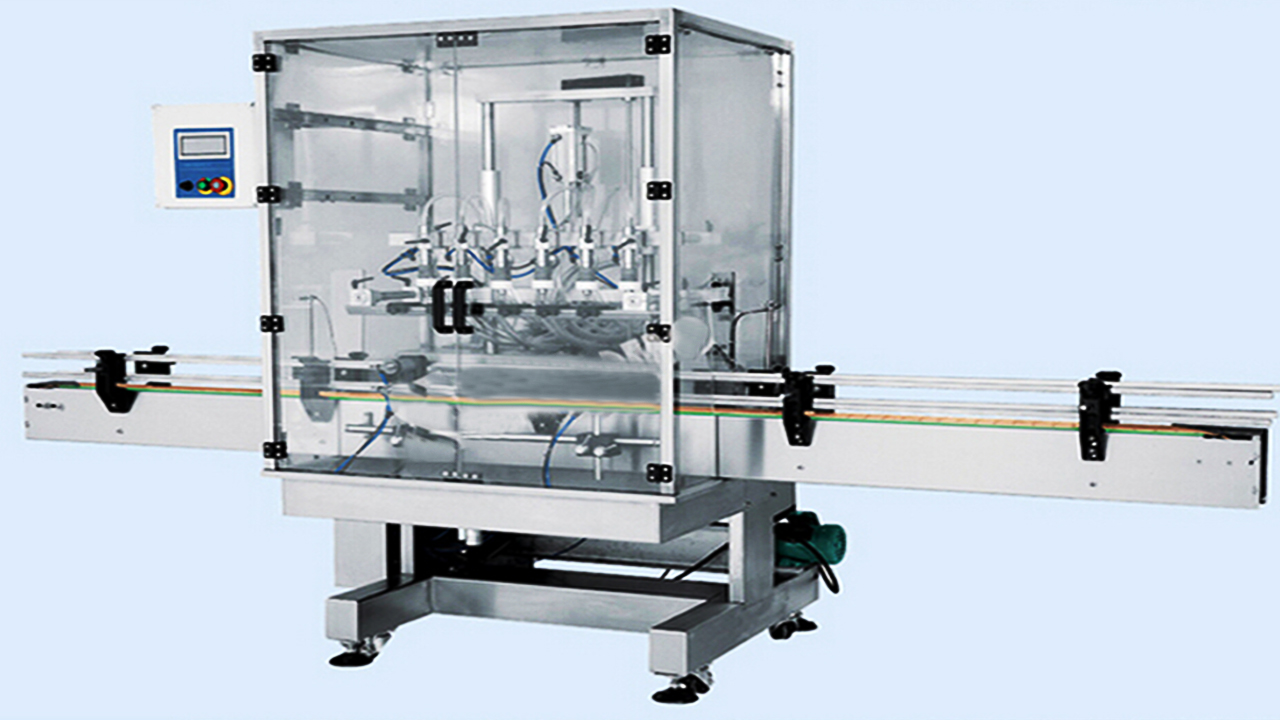

Automatyczna maszyna do napełniania z przelewem komorowym i taśmociągiem

Procedura konfiguracji automatycznej maszyny napełniającej:

Regulacja osłony pasa przenośnika

Umieść butelki pod dyszami napełniającymi (5), dostosuj szerokość belki zabezpieczającej taśmociąg (11), ustaw gardło butelki i dyszę napełniającą w tej samej płaszczyźnie.

Regulacja dysz napełniających

W zależności od rozmiaru butelek należy dostosować odległość między każdą dyszą napełniającą (5), starając się umieścić dysze napełniające (5) blisko środka maszyny.

Dostosuj wysokość urządzenia mocującego wąskie gardło

Zgodnie z wysokością gardła wąskiego należy wyregulować pokrętło urządzenia mocującego gardło wąskie (4), tak aby płyta mocująca gardło wąskie ustaliła właściwe miejsce gardła wąskiego.

Wyreguluj cylinder urządzenia blokującego butelkę wyjściową

Odkręć śrubę pięcioramienną blokady wyjścia butelki (10), kliknij przycisk wyjścia cylindra butelki na ekranie dotykowym i przytrzymaj cylinder rozciągnięty, wykonaj blokadę, przyklej styk do butelki.

Dostosuj czujnik butelki wyjściowej

Odkręć śruby czujnika butelki wyjściowej (7), ustaw czujnik 5 cm przed drążkiem blokującym cylinder butelki wyjściowej (kierunek do przodu taśmy przenośnika).

Dostosuj czujnik butelki wejściowej

Uruchom taśmę przenośnika, utrzymuj cylinder naciągnięty, umieść więcej niż dwie butelki na taśmie przenośnika, poluzuj śruby czujnika butelki wejściowej (6) i ustaw go w pobliżu drugiego gardła butelki, upewnij się, że może wykryć drugą butelkę. Uwaga: nie umieszczaj czujnika butelki wejściowej (6) pod dyszą napełniającą.

Wyreguluj cylinder urządzenia blokującego butelkę wejściową

Odkręć śrubę pięcioramienną urządzenia blokującego butelkę wejściową (9), znajdź przerwę między drugą butelką a trzecią butelką i umieść w niej blokujący pręt. Kliknij przycisk cylindra w butelce z ekranu dotykowego i utrzymuj cylinder na zewnątrz, aby blokujący pręt zetknął się z trzecią butelką. Uwaga: prędkość rozciągania cylindra nie może być zbyt duża.

Wyreguluj cylinder urządzenia mocującego szyjkę butelki

Poluzuj śrubę urządzenia mocującego szyjkę butelki (8), pozwól płytce mocującej zbliżyć się do szyjki butelki i zablokuj ją, wyreguluj widełki mocujące butelkę i ustaw je na tym samym poziomie co szyjkę butelki, zamocuj widełki mocujące butelkę, poluzuj dwie śruby po obu stronach. Kliknij przycisk cylindra pozycjonującego butelkę z ekranu dotykowego i utrzymuj cylinder naciągnięty, pozwól widełkom mocującym butelkę zetknąć się z szyjką butelki, przykręć śruby mocujące.

Dostosuj wysokość dysz napełniających

Kliknij przycisk cylindra w butelce, z cylindra butelki, cylindra pozycjonującego butelkę z ekranu dotykowego. Wyreguluj pokrętło urządzenia do regulacji wysokości dysz napełniających (3) i pozwól, aby dno dysz napełniających było 2-3 cm wyżej niż szyjka butelki, a następnie kliknij przycisk cylindra podnoszącego z ekranu dotykowego, sprawdź, czy dysze napełniające mogą się płynnie unosić i opadać. Wykonaj powyższe kroki, aby debugować i udoskonalić ich ruchy obserwowane wielokrotnie, aby płynnie działać.

Dostosuj objętość napełniania

Zgodnie z pojemnością etykietowania produktu wprowadź odpowiednie ustawienie czasu w polu czasu napełniania na ekranie dotykowym.

Produkty do końcowego wypełnienia po napełnieniu próbek

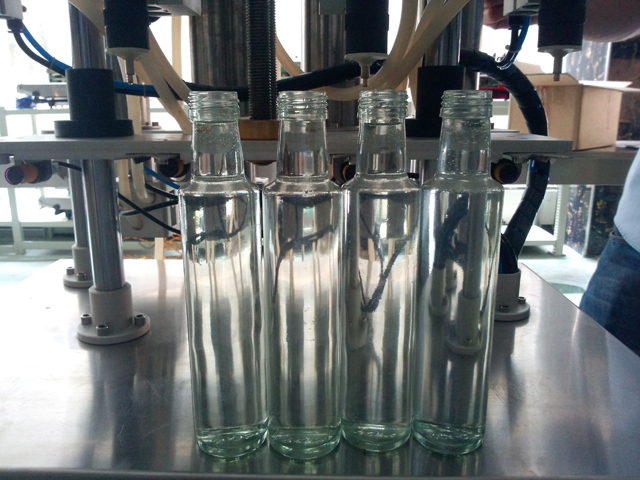

Butelki perfum

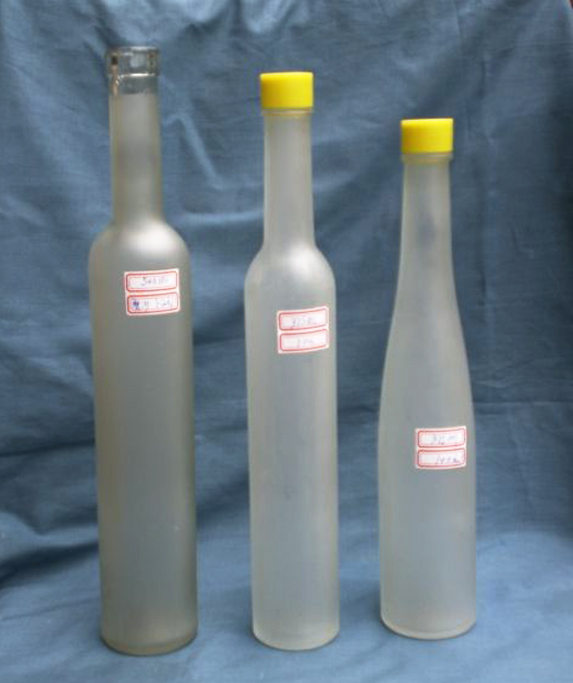

Butelki wina

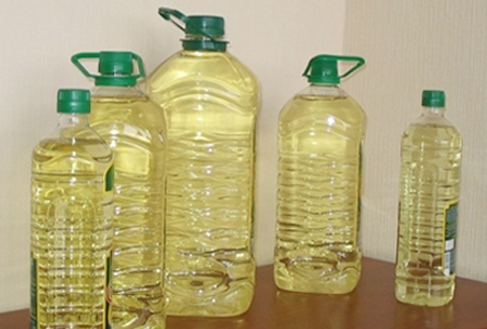

Butelki na olej jadalny

Opakowanie w drewnianej obudowie

Gwarancja: Na wszystkie urządzenia udzielana jest roczna gwarancja. (Gwarancja nie obejmuje problemów spowodowanych wypadkami, niewłaściwym użytkowaniem, niewłaściwym zastosowaniem, uszkodzeniami w czasie przechowywania, zaniedbaniem lub modyfikacją sprzętu lub jego podzespołów. Gwarancja nie obejmuje również łatwo psujących się części zamiennych)

Instalacja: Po przybyciu maszyny do Twojej fabryki, jeśli zajdzie taka potrzeba, nasz technik przyjedzie do Ciebie, aby zainstalować i przetestować maszynę, a także przeszkolić Twojego pracownika w zakresie obsługi maszyny (czas pociągu zależy od Twojego pracownika). Wydatki (bilet lotniczy, wyżywienie, hotel, opłata za podróż do Twojego kraju) powinny być na Twoim koncie i musisz zapłacić technikowi 150 USD dziennie. Możesz również udać się do naszej fabryki, aby odbyć szkolenie.

Po serwisie: Jeśli masz problem z maszyną, nasz technik przyjedzie do Ciebie, aby naprawić maszynę tak szybko, jak to możliwe. Koszt powinien być na Twoim koncie (jak powyżej).
