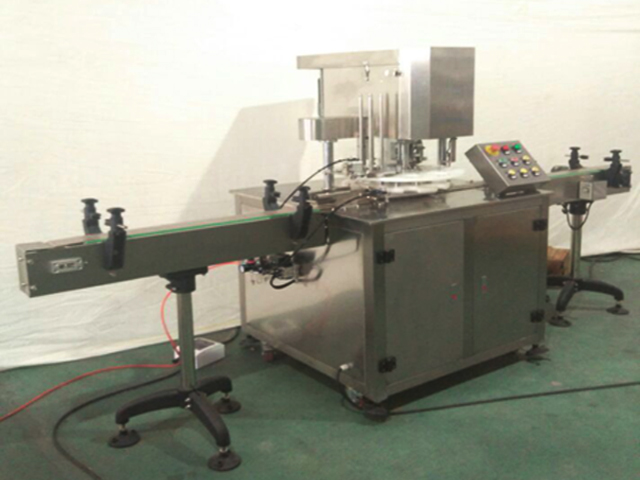

Automatyczna liniowa maszyna do zamykania puszek aluminiowych i metalowych

Materiał: Stal nierdzewna
Głowica zamykająca: 1
Liczba zapieczętowanych puszek: Jedna
Prędkość zgrzewania: 25-30 na minutę
Wysokość uszczelnienia: 40-200mm
Średnica dostępnej butelki: 35-100mm
Ciśnienie robocze: AC220V 50/60Hz（Ac380V 50/60Hz）
Moc: 1,1 kW
Waga: 500 kg
Rozmiar: 3000*900*1700mm
Źródło powietrza: 0,5 mpa

Produkt ten przeznaczony jest głównie do uszczelniania opakowań okrągłych puszek z różnych tworzyw sztucznych: PET, żelaza, aluminium, papieru i innych materiałów. Posiada zaawansowaną konstrukcję i rozsądną strukturę, jest łatwy w obsłudze, co czyni go niezbędnym i idealnym urządzeniem do pakowania żywności, leków, herbaty, inżynierii chemicznej i innych gałęzi przemysłu.

Główna część tego produktu wykonana jest w całości z materiałów nierdzewnych, ma prosty i piękny wygląd oraz spełnia wymagania projektowe większości standardowych działów produkcyjnych.

Produkt ten wykorzystuje jedno- lub trójfazowe źródło zasilania o mocy dochodzącej do 1,1 kW. Jego różne części i komponenty są poddawane precyzyjnej obróbce, a technologie produkcji i inne są stale udoskonalane dzięki wieloletniemu doświadczeniu klientów naszej firmy. Kluczowa część ma unikalną konstrukcję o wysokiej wytrzymałości, niskim poziomie hałasu i dobrych właściwościach uszczelniających.

Produkt ten jest w pełni zgodny z przepisami norm krajowych, normami departamentalnymi i normami przedsiębiorstwa, a opuszcza fabrykę dopiero po przejściu rygorystycznej kontroli i testów.

Jest to w pełni zautomatyzowana linia produkcyjna, która może składać się z linii produkcyjnych z systemem napełniania, systemem ważenia i napełniania lub systemem etykietowania.

Specyfikacja wydajności

1. Cztery koła uszczelniające służą do uszczelniania, przy czym dwa noże służą do obszywania, a dwa inne do prasowania wykrojów, przy czym zasada działania jest prosta i możliwa do wygodnego dostosowania;

2. Zastosowano konstrukcję mechaniczną najnowszej generacji, korpus puszki nie obraca się w procesie uszczelniania, nóż do zgrzewania obraca się, aby dokończyć uszczelnianie, co jest niezawodne i bezpieczne oraz odpowiednie do uszczelniania opakowań delikatnych produktów i produktów płynnych;

3. Działanie noża frezującego i podnoszenie podpórki noża są kontrolowane przez krzywkę mechaniczną, co zapewnia stabilną i niezawodną pracę

4. Nóż frezarski wykonany jest ze stali nierdzewnej 304, co zapewnia trwałość i dobre właściwości uszczelniające.

5. Interfejs operacyjny jest bardzo prosty, co ułatwia obsługę.

Główne cechy

1. Jest to zamykarka do puszek najnowszej generacji, której najważniejszą cechą jest to, że korpus puszki nie obraca się podczas zamykania, co zapobiega przemieszczaniu się i wypadaniu produktów w puszce;

2. Interfejs operacyjny jest prosty i ma przemyślaną konstrukcję;

3. Charakteryzuje się wysoką precyzją obróbki, a korpus główny wykonany jest w całości ze stali nierdzewnej, zgodnie z wymaganiami projektowymi działów produkcyjnych.

4. Może stanowić linie produkcyjne z urządzeniami do napełniania, etykietowania, kodowania natryskowego i innymi, zapewniając wysoką wydajność produkcji.

5. Dolną pokrywę można wykryć automatycznie, a konstrukcja układu sterowania jest rozsądna.

6. Wszystkie części i komponenty, akcesoria elektryczne i inne wykorzystują produkty pochodzące ze znanych krajowych fabryk, charakteryzujące się niezawodną i stabilną jakością.

Parametry techniczne

Materiał: stal nierdzewna
Głowica zaślepiająca: 1
Ilość zapieczętowanych puszek: jedna
Prędkość zgrzewania: 25-30 na minutę
Wysokość uszczelnienia: 40-200mm
Średnica dostępnej butelki: 35-100mm
Ciśnienie robocze: AC220V 50/60Hz（AC380V 50/60Hz）
Moc: 1,1 kW
Waga: 500 kg
Rozmiar: 3000*900*1700mm
Źródło powietrza: 0,5 MPa

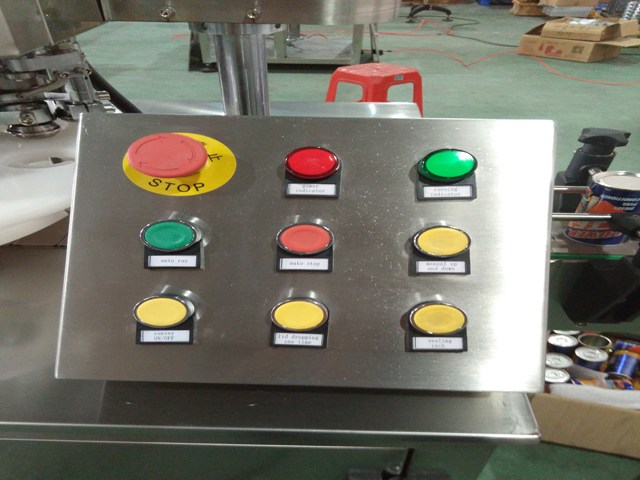

Panel operacyjny

1. Wskaźnik zasilania (czerwona lampka kontrolna): czerwona lampka kontrolna świeci, wskazując, że urządzenie jest włączone i odwrotnie.

2. Wskaźnik działania (zielone światło sygnalizacyjne): zielone światło sygnalizacyjne świeci, wskazując, że urządzenie jest w użyciu i odwrotnie.

3. Zatrzymanie awaryjne: w przypadku awarii naciśnij ten przycisk, a urządzenie zatrzyma się natychmiast, wszystkie inne przełączniki nie działają. Jeśli chcesz anulować, obróć przycisk na krzyż, a urządzenie automatycznie się uruchomi z przywróconymi funkcjami.

4. Praca/włączanie (zielony przycisk): naciśnij ten przycisk, a urządzenie zacznie działać

5. Praca/wyłączanie (czerwony przycisk): naciśnij ten przycisk, a urządzenie zatrzyma pracę.

Inching (żółty przycisk): ten przełącznik jest używany głównie do debugowania sprzętu, sprzęt będzie działał po naciśnięciu przycisku i odwrotnie.

Zasada działania sprzętu i sposób instalacji

1. Zasada dynamicznego projektowania sprzętu

Ten sprzęt przyjmuje silnik asynchroniczny o dwuwartościowej pojemności elektrycznej, z mocą silnika 1,1 kW i prędkością obrotową 1400 obr./min. Trójkątne koło pasowe, koło zębate, turbina i inne przekładnie zębate zmniejszają swoją prędkość do 40 obr./min, turbina obraca się po okręgu pod wpływem krzywki podnoszącej, aby zakończyć proces w górę i w dół, w tym samym czasie odpowiednio napędza pierwsze i drugie koło toczne i uszczelniające, aby koordynować się z krzywką pod różnicą prędkości dwóch grup kół zębatych, aby zakończyć cały proces uszczelniania rolkowego jednej puszki.

2. Zasada konstrukcji uszczelnienia urządzenia

Ten sprzęt przyjmuje zasadę podwójnego szwu podwójnego szwu, wykorzystując procedurę okluzyjną, składaną i wciskaną na stronie pokrywy i stronie puszki, aby uzyskać efekt uszczelnienia. Kroki są następujące:

(1) Umieść wieczko puszki na puszce tak, aby krawędź puszki przylegała do otworu po wewnętrznej stronie krawędzi wieczka puszki.

(2) Wykorzystaj nacisk podnośnika, aby unieść korpus puszki i przesunąć wieczko puszki w kierunku zabieraka.

(3) Pierwszy wałek otacza krawędź nasadki do wewnątrz, przy czym jedna strona obraca się wokół krawędzi nasadki, a druga strona wywiera nacisk na oś.

(4) Po zakończeniu operacji przez pierwszy wałek drugi wałek kontynuuje dociskanie pierwszego okrągłego szwu utworzonego z pierwszego wałka do drugiego okrągłego szwu, co kończy zgrzewanie wałka.

(5) Podnośnik jest odwrócony do góry nogami, a pies jest naciskany w dół, aby wydostać się z pustej puszki.

3. Zasada automatycznego opuszczania pokrywy

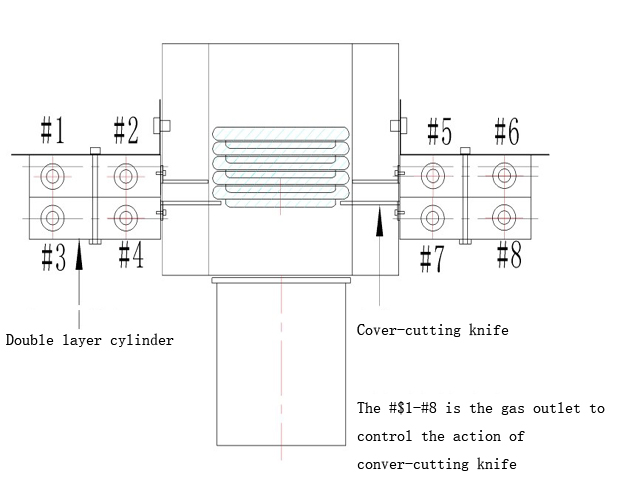

To urządzenie jest wyposażone w automatyczny sprzęt do inspekcji fotokomórką, po osiągnięciu przez puszkę pozycji, fotokomórka wysyła sygnał inspekcji do głównego obwodu sterowania, który wysyła odpowiednie sygnały zgodnie z projektem do sprzętu do opuszczania pokrywy w celu sterowania odpowiednimi działaniami, tak aby wykonać funkcję automatycznego opuszczania pokrywy. Fizyczny sprzęt do automatycznego opuszczania pokrywy i jego zasada działania są pokazane na poniższym rysunku:

Jak zainstalować maszynę krok po kroku?

Pierwszy krok: Zamontuj łańcuch przenośnika, sprawdź czy po zamontowaniu jest liniowy i czy ma odpowiednie naprężenie

Krok drugi: zamontuj szyny przenośnika i dostosuj je, aby zapewnić płynny transport puszek z napojami

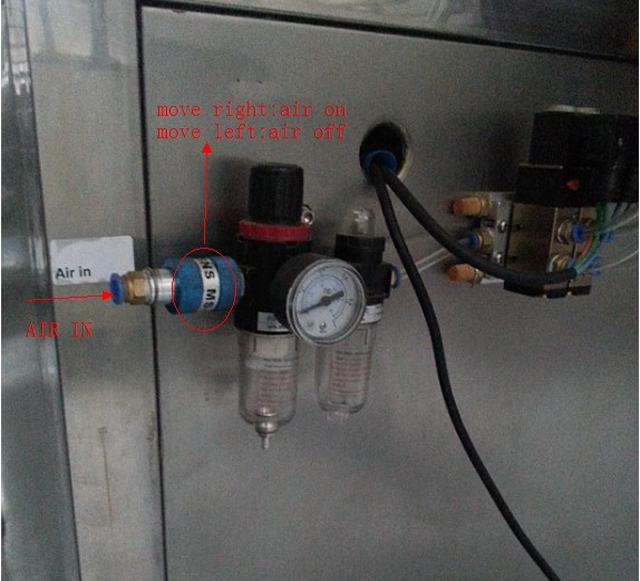

Po włączeniu zasilania i przewietrzeniu urządzenia można rozpocząć pracę.

	Łańcuch każdej sekcji jest połączony i zamocowany za pomocą kołka (podobnie jak łańcuszek zegarka)
	Taśmociąg będzie przecinał bazę
	Deska łańcuchowa każdej sekcji przenośnika połączona jest za pomocą sworznia
	Śruby można regulować w celu dokręcania i luzowania przenośnika
	Po połączeniu z kołkiem należy go mocno docisnąć
	Przenośnik i urządzenie główne są połączone i zamocowane za pomocą dwóch śrub
	Montaż szyn przenośnikowych
	Montaż i stałe mocowanie szyn

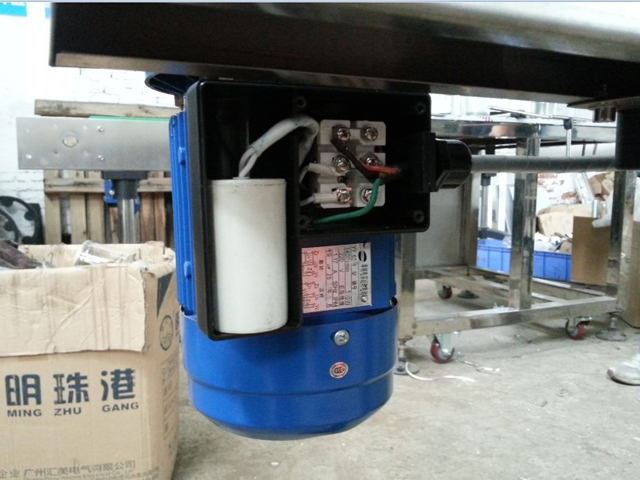

	Włącz silnik przenośnika (podłącz do zacisków U1 i U2)
