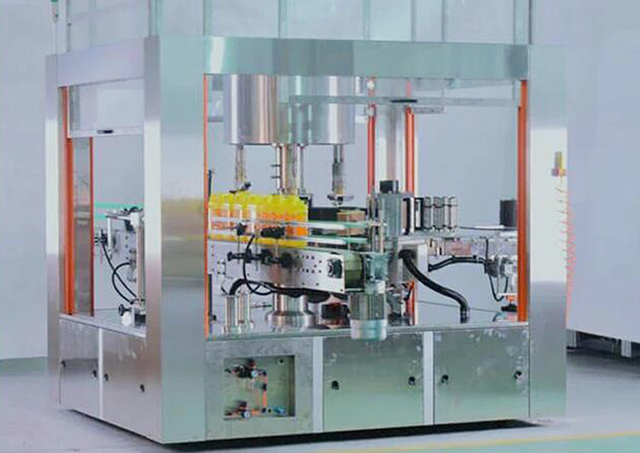

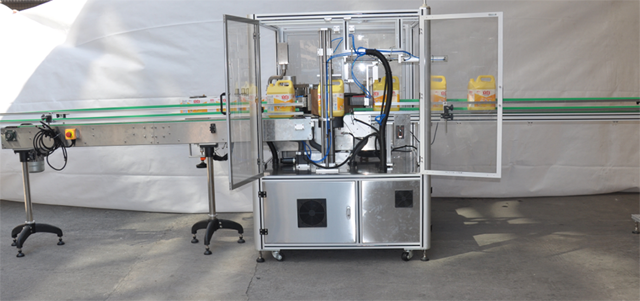

Automatyczny pojedynczy sprzęt do etykietowania klejem topliwym OPP

• Model: VK-HMGL-S
• Moc: Trójfazowa 380V 50 Hz 3000W
• Długość: 3650mm
• Szerokość urządzenia: 1450mm
• Prędkość przenośnika taśmowego: 20 m/min (prędkość przenośnika taśmowego można dostosować do rzeczywistych warunków produkcji)
• Metoda regulacji prędkości: Regulacja prędkości sekcyjnej
• Maksymalna prędkość nakładania etykiet: 60 m/min Maksymalna prędkość etykietowania: 20 szt./min
• Dokładność etykietowania: ±1 mm (wymaga błędu rozmiaru butelki klienta w granicach ±0,3 mm)

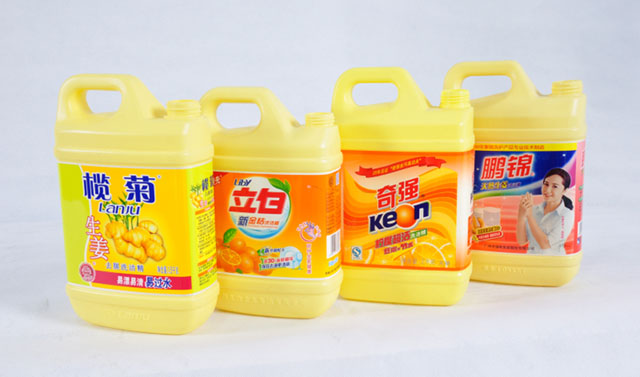

• Rozmiar produktu: butelka kwadratowa
• Maksymalna szerokość etykiety: 160 mm
• Maksymalna długość etykiety: 600mm
• Maksymalna średnica etykiety: 600 mm Średnica rdzenia papierowego: 152 mm
• Całkowita masa maszyny: około 1200 kg

Obejrzyj wideo

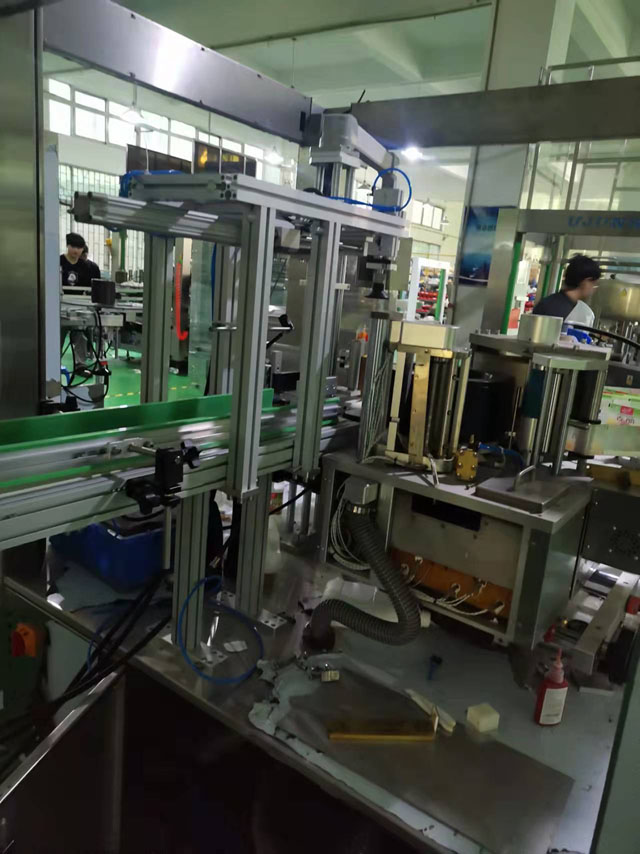

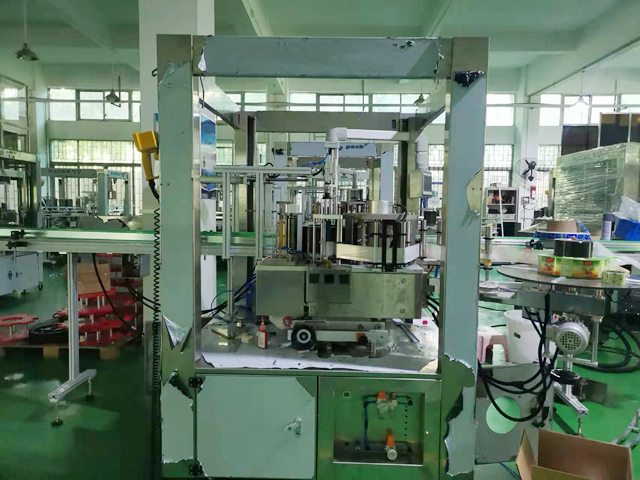

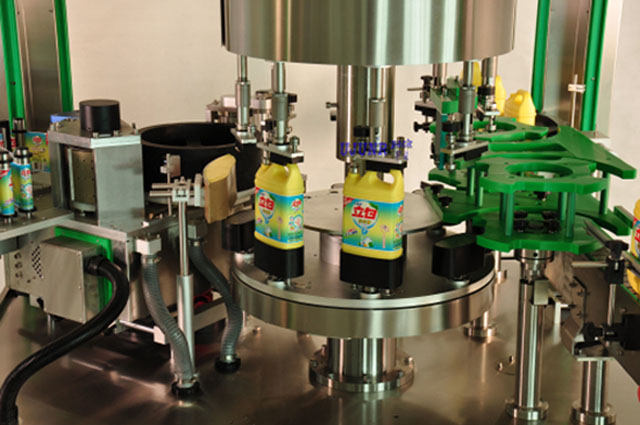

To nowa, ciągła maszyna do etykietowania OPP klejem topliwym. Może ona automatycznie regulować transmisję do wewnątrz i na zewnątrz pojemnika; Pojemniki, które są rozdzielane przez śrubę rozdzielającą butelki i utrzymywane w odległości zgodnie z odstępem koła gwiazdowego, są przenoszone na obrotowy stół pojemnika. Po zamocowaniu pojemnika przez mechanizm dociskający butelkę i gniazdo formy pojemnika, pojemnik zaczyna obracać się z określoną prędkością, a butelka jest mechanicznie wstępnie pozycjonowana podczas obrotu produktu. Etykieta jest etykietowana w określonej pozycji.

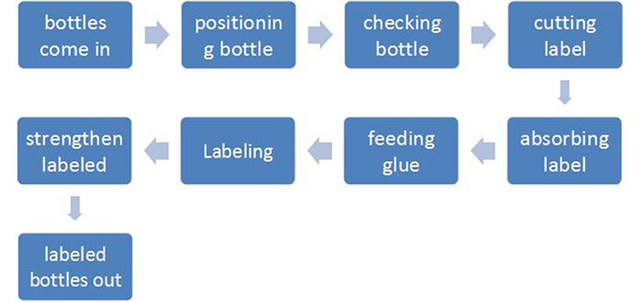

Proces działania urządzenia do etykietowania klejem na gorąco:

Gdy pojemnik osiągnie pozycję wykrywania elektrycznego oka, komputer steruje systemem dostarczania etykiet, aby dostarczyć etykietę. Gdy akcja dostarczania etykiet jest zakończona, szybkoobrotowy nóż odcina etykietę. Dokładność etykietowania i stabilność są zapewnione dzięki zastosowaniu małego bezwładnościowego serwosilnika Sanyo o dużej prędkości.

Wycięte etykiety są wysyłane do systemu klejącego, który nakłada klej na krawędzie przednie i tylne etykiety. Ta metoda klejenia zużywa najmniej kleju topliwego.

Gdy naklejona etykieta zostanie przeniesiona do pozycji etykietowania, etykieta może zostać dokładnie i skutecznie przyklejona do pojemnika. Ponieważ pojemnik jest w stanie obrotowym podczas procesu przenoszenia, etykieta może zostać przymocowana do pojemnika płynnie i ściśle. Pasek kleju na końcu klejenia może utworzyć dobre uszczelnienie zakładkowe etykiety, kończąc proces etykietowania.

Trzon

A: Gospodarz

• System serwo Sanyo
• System napędowy Sanyo Servo
• Interfejs użytkownika FLEXEM 7 cali
• Czujnik etykiet kolorowych o wysokiej rozdzielczości firmy Panasonic
• Czujnik klejenia i wykrywania braków Panasonic o wysokiej rozdzielczości
• Przełącznik czujnika wykrywania produktu Panasonic
• Czujnik ciśnienia Panasonic

B: Część mechaniczna

• Mechanizm transportowy: 90W Taiwan Chenggang Motor
• Taśmociąg: Taśmociąg przemysłowy na bazie folii
• Silnik główny: włoski silnik prądu przemiennego BOEM o mocy 1500 W (z oryginalnym reduktorem BOEM)
• Mechanizm rozdzielania butelek: Mechanizm rozdzielania butelek w cylindrze beztłoczyskowym
• Mechanizm pozycjonujący: pozycjonowanie i etykietowanie silnika krokowego
• Mechanizm etykietowania: Silnik krokowy napędza butelkę i wykonuje etykietowanie podczas obrotu

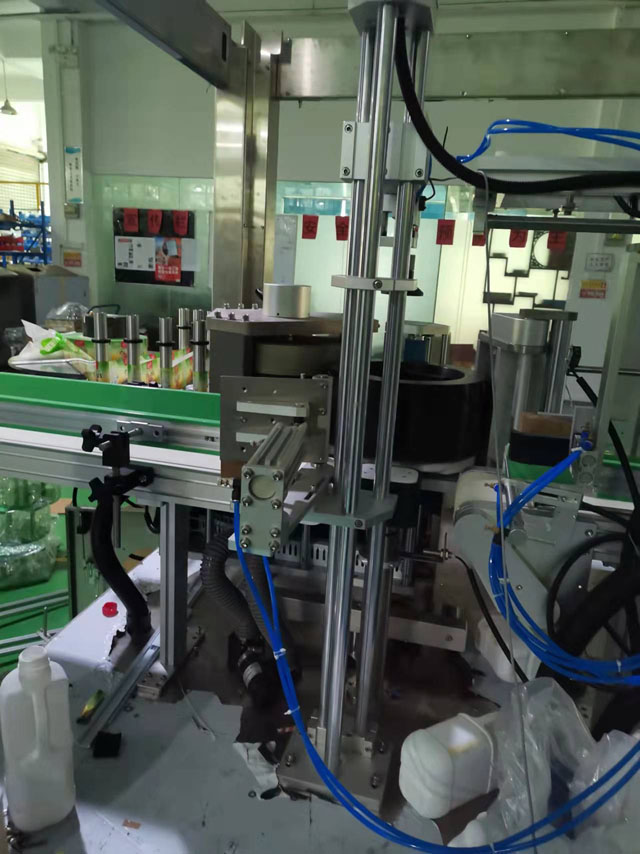

• Mechanizm dostarczania etykiet: system dostarczania folii Yujun servo (napęd serwosilnika o dużej prędkości)
• Mechanizm dociskowy: zespół szczotkowy
• Mechanizm prowadzenia butelki: Profilowana szyna prowadząca z podwójną regulacją współrzędnych
• System podawania kleju: specjalistyczny system podawania kleju topliwego Yujun (niemiecki system sterowania Siemens) zapewniający dokładność i równomierność nakładania kleju

Bezpieczeństwo sprzętu do aplikacji etykiet termotopliwych:

• Zabezpieczenie: zamknij drzwi ochronne.
• Alarm braku etykiety: Ustaw alarm, który będzie przypominał operatorowi o konieczności wymiany etykiety, gdy etykieta się skończy.
• Alarm niedoboru butelek: gdy zabraknie butelek, urządzenie zatrzyma się i uruchomi alarm; gdy zabraknie butelek, produkcja zostanie automatycznie wznowiona, co jest wygodne w przypadku produkcji on-line

Oznaczenie brakującego alarmu

• Wykrywanie ciśnienia powietrza: Gdy ciśnienie powietrza nie spełnia wymogów produkcyjnych, sprzęt wyłącza się automatycznie.
• Wykrywanie podciśnienia: Gdy podciśnienie nie spełnia wymagań produkcyjnych, sprzęt wyłącza się automatycznie.
• Wykrywanie temperatury: Gdy temperatura kleju topliwego nie spełni wymogów produkcyjnych, urządzenie wyłączy się automatycznie.

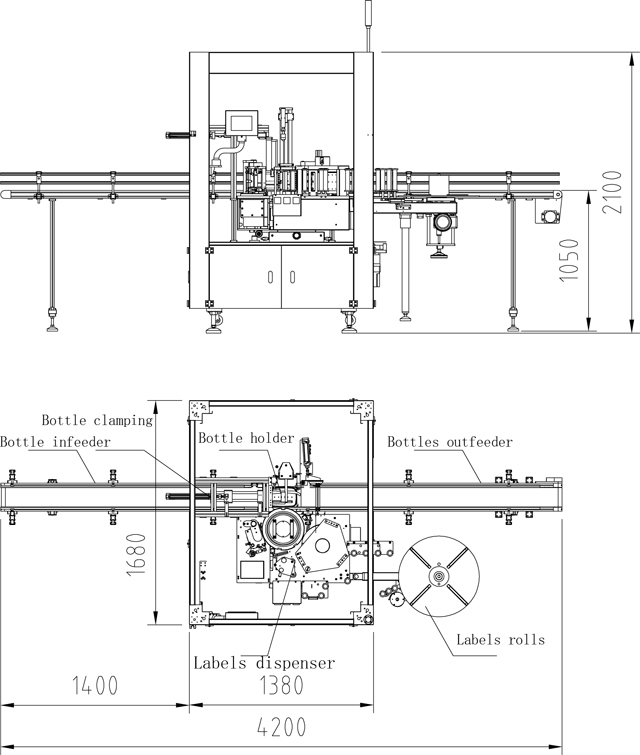

Parametry techniczne

• Model: VK-HMGL-S
• Moc: Trójfazowa 380V 50 Hz 3000W
• Długość: 3650mm
• Szerokość urządzenia: 1450mm
• Prędkość przenośnika taśmowego: 20 m/min (prędkość przenośnika taśmowego można dostosować do rzeczywistych warunków produkcji)
• Metoda regulacji prędkości: Regulacja prędkości sekcyjnej
• Maksymalna prędkość nakładania etykiet: 60 m/min Maksymalna prędkość etykietowania: 20 szt./min
• Dokładność etykietowania: ±1 mm (wymaga błędu rozmiaru butelki klienta w granicach ±0,3 mm)
• Rozmiar produktu: butelka kwadratowa
• Maksymalna szerokość etykiety: 160 mm
• Maksymalna długość etykiety: 600mm
• Maksymalna średnica etykiety: 600 mm Średnica rdzenia papierowego: 152 mm
• Całkowita masa maszyny: około 1200 kg

Uwaga:

• Moc: 14Kw
• Zużycie gazu: 6 kg, 8 l/min;
• Napięcie zasilania: trójfazowe 380V
• Wydajność produkcyjna: 1200 butelek/godzinę

Bliższe dane

W poniższej tabeli znajduje się szczegółowa lista głównych podzespołów elektrycznych każdego urządzenia do etykietowania przy użyciu kleju topliwego.

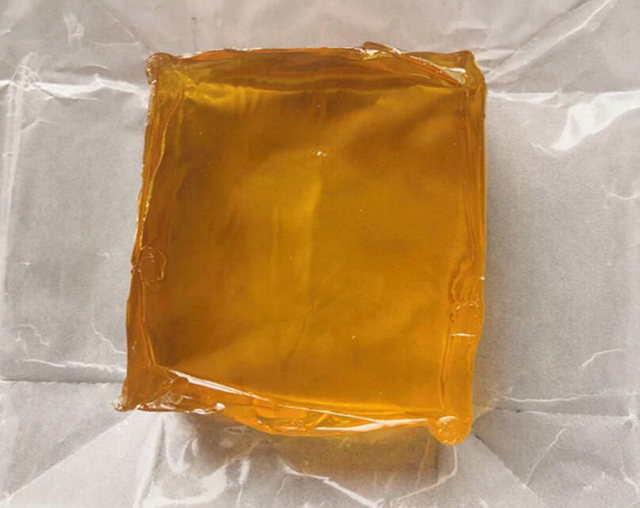

Czym jest klej termotopliwy?

Klej topliwy (HMA), znany również jako klej na gorąco, jest formą kleju termoplastycznego, który jest powszechnie sprzedawany w postaci stałych cylindrycznych sztyftów o różnych średnicach, zaprojektowanych do nakładania za pomocą pistoletu do kleju na gorąco. Pistolet wykorzystuje element grzewczy o ciągłej pracy do topienia kleju z tworzywa sztucznego, który użytkownik wtłacza do pistoletu za pomocą mechanicznego mechanizmu spustowego pistoletu lub poprzez bezpośredni nacisk palca. Klej wyciskany z rozgrzanej dyszy jest początkowo wystarczająco gorący, aby poparzyć, a nawet spowodować pęcherze na skórze. Klej jest lepki, gdy jest gorący, i twardnieje w ciągu kilku sekund do jednej minuty. Kleje topliwe można również nakładać przez zanurzanie lub natryskiwanie i są popularne wśród hobbystów i rzemieślników zarówno do mocowania, jak i jako niedroga alternatywa dla odlewów żywicznych.

W zastosowaniach przemysłowych kleje topliwe zapewniają kilka zalet w porównaniu z klejami na bazie rozpuszczalników. Lotne związki organiczne są redukowane lub eliminowane, a etap suszenia lub utwardzania jest eliminowany. Kleje topliwe mają długi okres przydatności do użycia i zazwyczaj można je utylizować bez specjalnych środków ostrożności. Niektóre z wad obejmują obciążenie termiczne podłoża, ograniczające stosowanie do podłoży niewrażliwych na wyższe temperatury i utratę wytrzymałości wiązania w wyższych temperaturach, aż do całkowitego stopienia kleju. Można to zmniejszyć, stosując reaktywny klej, który po zestaleniu ulega dalszemu utwardzaniu, np. pod wpływem wilgoci (np. reaktywne uretany i silikony) lub jest utwardzany promieniowaniem ultrafioletowym. Niektóre HMA mogą nie być odporne na ataki chemiczne i warunki atmosferyczne. HMA nie tracą grubości podczas krzepnięcia; kleje na bazie rozpuszczalników mogą tracić do 50–70% grubości warstwy podczas suszenia.

Zastosowania HMA

Kleje topliwe są tak liczne, jak wszechstronne. Generalnie, kleje topliwe są nakładane przez wytłaczanie, walcowanie lub natryskiwanie, a wysoka lepkość stopu sprawia, że są idealne do porowatych i przepuszczalnych podłoży. Kleje HMA są zdolne do łączenia szeregu różnych podłoży, w tym: gumy, ceramiki, metali, tworzyw sztucznych, szkła i drewna.

Obecnie kleje HMA (topliwe na gorąco) są dostępne w wielu różnych typach, co pozwala na ich wykorzystanie w szerokim zakresie zastosowań w wielu branżach. Do zastosowań hobbystycznych lub rzemieślniczych, takich jak montaż lub naprawa zdalnie sterowanych modeli samolotów z pianki oraz sztucznych kompozycji kwiatowych, do nakładania kleju stosuje się sztyfty topliwe i pistolety do kleju topliwego. Do zastosowań przemysłowych klej jest dostarczany w większych sztyftach i pistoletach do kleju o wyższych szybkościach topienia. Oprócz sztyftów topliwych, klej HMA może być dostarczany w innych formatach, takich jak granulowane lub bloki topliwe do masowych przetwórców klejów topliwych. Większe zastosowania kleju HMA tradycyjnie wykorzystują systemy pneumatyczne do dostarczania kleju.

Przykłady branż, w których stosuje się HMA:

• Zamykanie klap pudeł tekturowych i kartonów tekturowych w przemyśle opakowaniowym.
• Klejenie grzbietów w branży introligatorskiej
• Zastosowania w przemyśle drzewnym: owijanie profili, montaż produktów i laminowanie
• Jednorazowe pieluszki powstają z połączenia HMA, czyli materiału włókninowego połączonego zarówno ze spodnią warstwą, jak i gumkami.
• Wielu producentów urządzeń elektronicznych może również używać HMA do mocowania części i przewodów lub do zabezpieczania, izolowania i ochrony podzespołów urządzenia.
