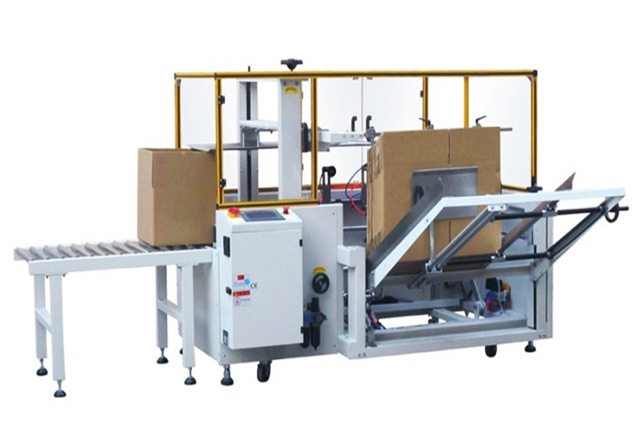

Automatyczna pionowa maszyna do formowania pudełek kartonowych, zgrzewarka dolna

Automatyczny sprzęt do formowania i zaklejania kartonów
Napięcie (V/Hz): AC 220/50
Moc (W): 220
Ciśnienie gazu (Mpa): 6-7 kg
Maksymalny rozmiar kartonu (szer. × wys.) (mm): 500*400*400mm
Min. rozmiar kartonu (szer. × wys.) (mm): 250*150*100mm
Prędkość taśmy (m/min): 24
Taśma klejąca: Używana taśma klejąca bezwodna BOPP lub taśma klejąca PVC
Wysokość stołu (mm): 600mm
Szerokość taśmy klejącej (mm): 60 (minimalny rozmiar kartonu może się nieco zmienić, jeśli użyjesz taśmy o szerokości 48 mm lub 76 mm)
Wymiary zewnętrzne (dł. × szer. × wys.) (mm): 2000*1900*1450mm
Masa netto (kg): 480kg

Maszyna jest łatwa w obsłudze i konserwacji, ma prostą konstrukcję i wysoką jakość, dzięki czemu jest szeroko stosowana w różnych gałęziach przemysłu.

Środki ostrożności

1. Operatorzy i personel konserwacyjny powinni uważnie przeczytać instrukcję obsługi przed przystąpieniem do obsługi i konserwacji maszyny.

2. Operator musi trzymać się z dala od tylnej składanej płyty, aby uniknąć obrażeń.

3. Podczas montażu taśmy i wykonywania codziennych czynności konserwacyjnych dopływ prądu i gazu musi być zamknięty.

4. Maszynę może obsługiwać wyłącznie przeszkolony personel.

Wydajność / Funkcje

Łatwa obsługa, urządzenie może być używane pojedynczo lub w połączeniu z linią pakującą.

Magazynowanie pionowe, kartony można dodawać w dowolnym momencie bez zatrzymywania maszyny.

Nadaje się do formowania i zamykania kartonów o tym samym rozmiarze.

Ręczna zmiana rozmiaru kartonu (czas realizacji 2–3 minuty).

Zaawansowany system sterowania indukcją fotoelektryczną.

Dzięki racjonalnemu zaprojektowaniu proces formowania, składania i uszczelniania odbywa się równocześnie.

System bezpieczeństwa noży zapobiega ukłuciom dłoni nożem.

Wykonane z solidnej stali i stali nierdzewnej.

Wyposażony w system PLC, oszczędzający pracę i łatwy w obsłudze.

Dzięki zastosowaniu zaawansowanej międzynarodowej technologii, importowanych części i podzespołów elektrycznych, maszyna ta charakteryzuje się stabilną pracą i długą żywotnością.

Opcje maszyny pakującej do składania kartonów:

Wersja ze stali nierdzewnej;
Typ uszczelnienia klejem topliwym
Prawa czy lewa ręka;
Określony kolor maszyny
Określona marka elementów pneumatycznych i elektrycznych
Alarm otwartej osłony bezpieczeństwa, funkcja zatrzymania maszyny
Odizoluj szafkę elektryczną
Głowica taśmy 2 i 3 cale;
Sterowanie niskonapięciowe 24V

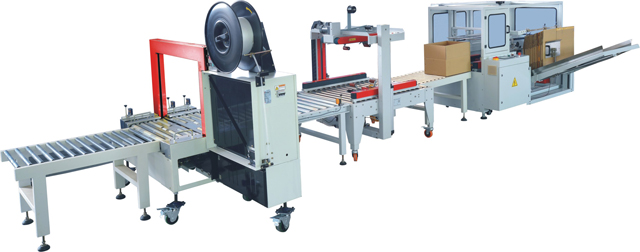

W pełni automatyczna linia do formowania kartonów i ich spinania:

Parametr podstawowy

Napięcie (V/Hz)	AC 220/50 (można dostosować do zasilacza amerykańskiego)
Moc (W)	220
Ciśnienie gazu (Mpa)	6-7kg
Maksymalny rozmiar kartonu (szer. × wys.) (mm)	500400400mm
Min. rozmiar kartonu (szer. × wys.) (mm)	250150100mm
Prędkość taśmy (m/min)	24
Taśma klejąca używana	Taśma klejąca bezwodna BOPP Taśma klejąca PVC
Wysokość stołu (mm)	600 mm
Szerokość taśmy klejącej (mm)	60 (Minimalny rozmiar kartonu może się nieznacznie różnić, jeśli użyjesz taśmy o szerokości 48 mm lub 76 mm)
Wymiary zewnętrzne (dł. × szer. × wys.) (mm)	200019001450mm
Masa netto (kg)	480 kg

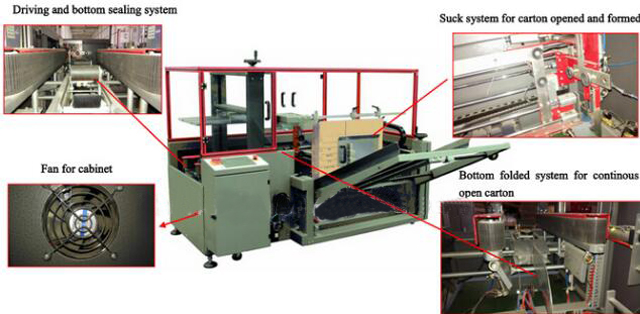

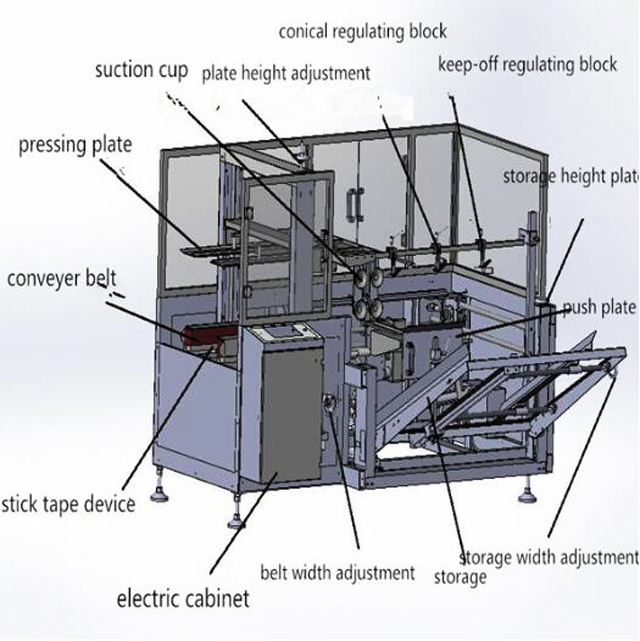

Ilustracja maszyny do składania kartonów

Awarie i rozwiązania dotyczące urządzeń do zgrzewania dna kartonów:

Wadliwe działanie uszczelniacza i jego rozwiązanie
Nr	Awaria	Możliwy powód	Rozwiązanie
1	Taśmy klejącej nie można przeciąć	Łatka rozwiertaka nie jest wystarczająco ostra. Ząb rozwiertaka jest zacięty przez spoinę.	Zmień łatkę rozwiertaka Wypierz łatkę rozwiertaka
2	Po odcięciu taśmy klejącej pozostaje ogon.	Łatka rozwiertaka nie jest wystarczająco ostra. Na gnieździe rozwiertaka znajduje się trzpień. Sprężyna ciągnąca jest zbyt luźna.	Sprawdź, czy nakrętka na gnieździe rozwiertaka nie jest zbyt luźna. W razie potrzeby nasmaruj nakrętkę.
3	Taśma klejąca nie może przykleić się do kartonu całkowicie.	Główna sprężyna jest zbyt luźna i na osi rolki jest klej. Taśma klejąca dyskwalifikuje	Wyreguluj naciąg sprężyny głównej i wyczyść rolkę. Zmień taśmę klejącą
4	Karton jest zamknięty w połowie.	Nakrętka na kółku klejącym jest zbyt mocno dokręcona, regulacja wysokości linii transportującej karton jest nieodpowiednia, a główna sprężyna jest zbyt mocno naciągnięta.	Poluzuj koło mocujące, wyreguluj nakrętkę, ponownie wyreguluj wysokość i poluzuj główną sprężynę.
5	Podczas uszczelniania taśma klejąca zostaje przecięta.	Łatka rozwiertaka wystaje nadmiernie.	Obniż miejsce łatki rozwiertaka.
6	Taśma klejąca często nie nadaje się do użytku.	Nacisk rolki prowadzącej na karton nie jest równy.	Ponownie wyreguluj odległość rolki prowadzącej.
7	Taśma klejąca nie znajduje się na linii środkowej.	Koło anty-cofania jest uszkodzone.	Zmień anty-retrorse.
8	Podczas uszczelniania doszło do nieprawidłowości.	Na siedzisku osi znajduje się kurz.	Wyczyść gniazdo osi i nasmaruj je.
9	Jest tuż przed uszczelnieniem i draperia po uszczelnieniu.	Prędkość różnych pasów jest różna, a karton nie znajduje się we właściwym miejscu podczas wsuwania do maszyny.	Wyreguluj siłę naciągu każdej linii transportowej tak, aby karton mógł zostać umieszczony we właściwym miejscu.
10	Po uszczelnieniu jest zasłona	naprężenie taśmy klejącej jest zbyt duże
