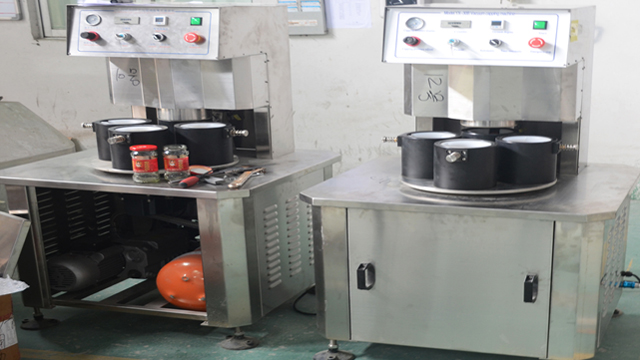

Szklane słoiki Półautomatyczna maszyna do zamykania próżniowego Sprzęt do zgrzewania żywności

• Model: Maszyna do zamykania próżniowego VK-SVC
• Zasilanie: AC220V/50-60Hz
• Prędkość maksymalna: 1200-1500bph
• Moc: ≤1,3 kW (wliczając pompę próżniową)
• Średnica nasadki: Φ30-Φ85mm, Φ85-Φ110mm
• Wysokość butelki: 50-180mm, 120－250mm
• Średnica butelki: Φ30-Φ80mm Φ80-Φ150mm
• Ograniczający stopień podciśnienia: -0,08Mpa
• Moment skręcający: 5-25N.M
• Zużycie powietrza: 0,5m3/0,7Mpa
• Rozmiar maszyny: 750*7001350mm
• Waga: 157 kg

Ta seria maszyn do zamykania została przez nas opracowana i wyprodukowana w oparciu o wieloletnie doświadczenie w produkcji; jest oryginalnym krajowym dziełem, wykorzystuje pompę próżniową do wytwarzania próżni, zapewnia wysoki stopień próżni, moment obrotowy zamykania i poziom próżni można ustawić na żądanie, jest kompatybilna z różnymi kształtami i rozmiarami butelek do zamykania, ma dużą kompatybilność i jest łatwa w regulacji.

Główne komponenty pneumatyczne i elektryczne pochodzą od uznanych na całym świecie marek, charakteryzują się stabilną i niezawodną pracą.

Szeroko stosowane do zamykania próżniowego butelek szklanych z zakrętkami blaszanymi w przemyśle spożywczym, konserwowym, napojowym, przyprawowym, produktów ochrony zdrowia i innych gałęziach przemysłu.

Główny parametr techniczny

• Model: Maszyna do zamykania próżniowego VK-SVC
• Zasilanie: AC220V/50-60Hz
• Prędkość maksymalna: 1200-1500bph
• Moc: ≤1,3 kW (wliczając pompę próżniową)
• Średnica nasadki: Φ30-Φ85mm, Φ85-Φ110mm
• Wysokość butelki: 50-180mm, 120－250mm
• Średnica butelki: Φ30-Φ80mm Φ80-Φ150mm
• Ograniczający stopień podciśnienia: -0,08Mpa
• Moment skręcający: 5-25N.M
• Zużycie powietrza: 0,5m3/0,7Mpa
• Rozmiar maszyny: 750*7001350mm
• Waga: 157 kg

Struktura i zasady działania

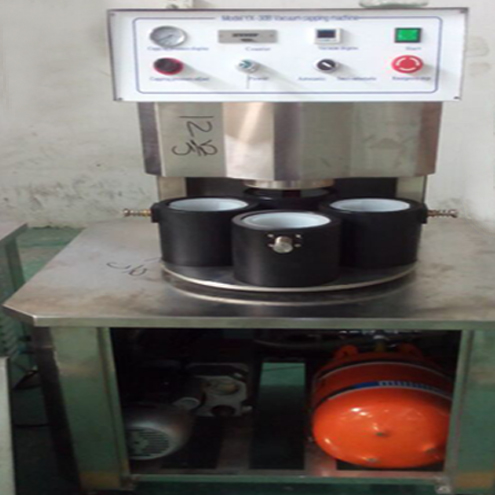

Zdjęcie 1 Maszyna do zamykania próżniowego

Zasady działania i funkcje

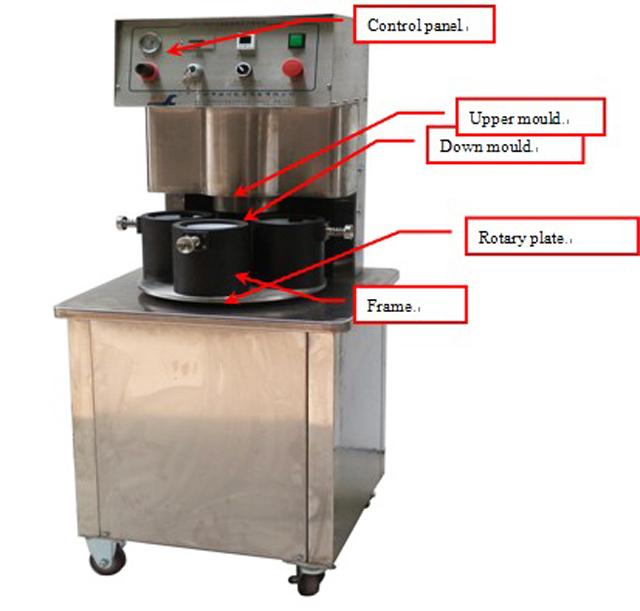

Maszyna składa się z ramy maszyny, formy górnej i dolnej, systemu pozycjonowania obrotowego, konstrukcji zamykającej, układu próżniowego, układu elektrycznego i układu sterowania ciśnieniem.

Pracuję jako: włóż szkło z kapslami do dolnej formy, a następnie ręcznie umieść dolną formę na środku głowicy kapslującej. Następnie maszyna będzie automatycznie kapslować za pomocą próżni.

Maszyna ta ma następujące funkcje:

1. Po umieszczeniu formy w środku głowicy zakręcającej maszyna automatycznie rozpocznie zakręcanie za pomocą podciśnienia;
2. Funkcja najniższego poziomu podciśnienia: jeśli maszyna nie może osiągnąć wcześniej ustawionego stopnia podciśnienia, nie będzie pracować przy następnej procedurze;
3. Funkcja momentu obrotowego zamykania: Głowica zamykająca jest przesuwana za pomocą cylindra pneumatycznego i może być regulowana za pomocą ciśnienia;

Główna struktura i komponenty

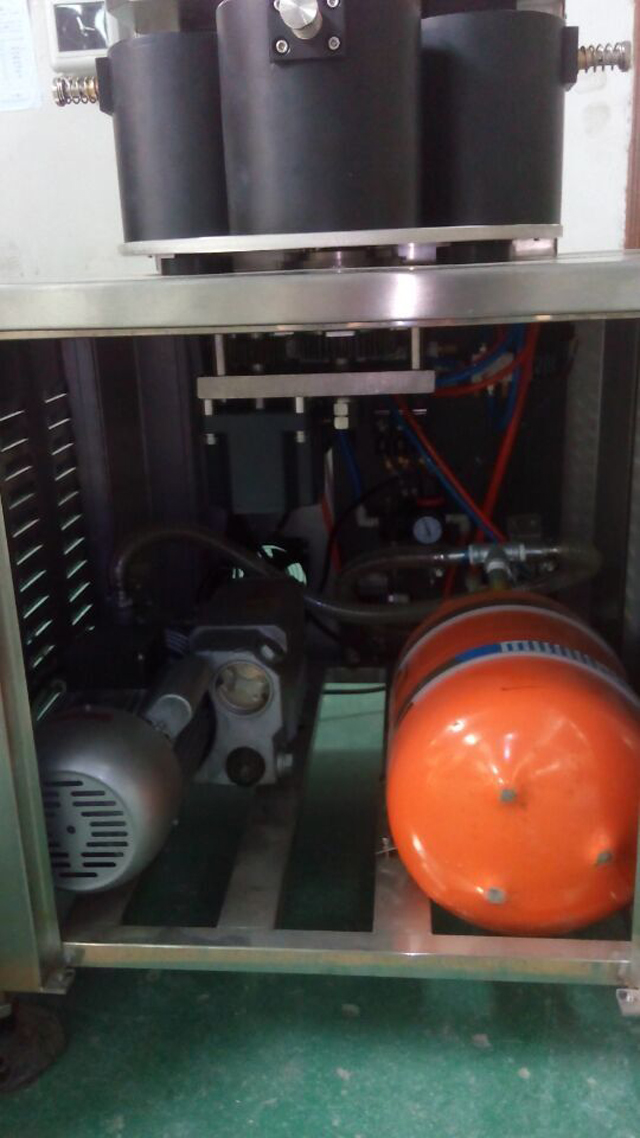

Pompa próżniowa i zbiornik próżniowy:

Pompa próżniowa i zbiornik próżniowy służą do uzyskania funkcji próżniowej, pompa próżniowa powinna być z olejem próżniowym, połowa oleju próżniowego w środku jest w porządku. Nie wolno używać maszyny, jeśli nie ma już oleju próżniowego w środku

Proszę podłączyć pompę próżniową i zbiornik próżniowy zgodnie z powyższym rysunkiem i podłączyć zasilanie

Konstrukcja płyty obrotowej

Ta obrotowa płyta jest przesuwana o 4 kroki Aby zapewnić stały ruch obrotowej płyty, ta obrotowa płyta przyjmuje 3 płyty cierne, aby zapewnić opór, aby zapewnić stały ruch. Musisz utrzymywać maszynę w czystości podczas pracy, a płyty cierne będą się stopniowo zużywać, sprawdzaj regularnie i regularnie wymieniaj.

Płyta obrotowa jest przesuwana przez silnik główny, gdy detektor sygnału przesuwa się do przełączników zbliżeniowych i odbiera sygnały (detektor sygnału i przełączniki zbliżeniowe znajdują się w odległości około 2-3 mm), górna forma przesuwa się do zakręcania, podczas zakręcania silnik nadal pracuje, gdy detektor sygnału przesuwa się do przełączników zbliżeniowych bezpieczeństwa i odbiera sygnał, silnik przestaje pracować.

Zestawy miedzianych ramion będą się zużywać podczas pracy, należy je regularnie smarować i wymieniać, gdy są uszkodzone. Po wymianie widać na zdjęciu 5

Struktura nasadowa

Głowica zaślepiająca

Głowica zamykająca jest przesuwana przez cylinder w celu podniesienia i opuszczenia, gdy głowica zamykająca jest opuszczona do zamknięcia i osiąga ustawiony wcześniej stopień podciśnienia, głowica zamykająca przechodzi do następnej procedury. Moment obrotowy zamknięcia można regulować za pomocą przycisku ciśnienia zamknięcia na panelu sterowania (jak widać na panelu sterowania)

Czerwona guma wewnątrz głowicy zakręcającej jest łatwo zużywającą się częścią, którą należy często sprawdzać i zmieniać. Podczas zakręcania głowica zakręcająca musi ściśle przylegać do zatyczek, można umieścić coś wewnątrz formy w dół, aby uzyskać różne wysokości. Ale wysokość nie może być zbyt duża, lub jeśli jest zbyt wysoka, nie można uzyskać funkcji próżniowej, ale jeśli wysokość jest niewystarczająca, nie można jej zakręcić. Zwykle odległość między zatyczkami a górną częścią formy w dół wynosi 16 mm-19 mm

Urządzenie do klikania butelek

Urządzenie do zatrzaskiwania butelek służy do mocowania butelki podczas zakręcania. Gdy płyta obrotowa jest ustawiona w odpowiedniej pozycji, cylinder zatrzaskujący butelki przesuwa się, aby zamocować butelkę i zapewnić prawidłowe zakręcanie.

Instalacja

1. Maszyna musi znajdować się w czystym i bezpiecznym miejscu
2. Upewnij się, że wyłącznik awaryjny jest dostępny (rysunek 5)
3. Zasilanie w celu sprawdzenia
4. Podłącz maszynę do rurociągu gazowego w celu oddzielenia oleju i wody, ustaw ciśnienie powietrza na 0,6 MPa
5. Podłącz zbiornik próżniowy do maszyny. Upewnij się, że nie ma wycieku gazu.

Obsługa panelu sterowania

Panel sterowania składa się ze stołu do zakręcania, regulacji ciśnienia zakręcania, licznika, wyłącznika zasilania, regulacji podciśnienia i wyłącznika awaryjnego.

1. Regulacja ciśnienia zakręcania umożliwia dostosowanie momentu obrotowego zakręcania. Gdy jest on zgodny z ruchem wskazówek zegara, ciśnienie wzrasta, moment obrotowy zakręcania jest większy, gdy jest on przeciwny do ruchu wskazówek zegara, ciśnienie maleje, a moment obrotowy zakręcania jest mniejszy.
2. Zatrzymanie awaryjne – gdy zdarzy się coś awaryjnego, naciśnij wyłącznik zatrzymania awaryjnego, a maszyna będzie bezpieczna
3. Licznik służy do zliczania wyprodukowanych szklanek. Po naciśnięciu przycisku resetowania licznik wyzeruje się.
4. Jeśli zachodzi potrzeba dostosowania stopnia podciśnienia, naciśnij przycisk „M” w tabeli regulacji podciśnienia, a wyświetli się „St1”, naciśnij przycisk „︽” „︾”, aby dostosować
5. Separator oleju i wody oraz ciśnienie i regulacja (rysunek 10)

Separator oleju i wody składa się z zaworu sterującego ręcznego, regulacji ciśnienia, tabeli ciśnienia powietrza, regulacji oleju, filtra powietrza i smarownicy

Zawór sterujący ręczny służy do włączania i wyłączania całego dopływu powietrza do maszyny

Regulacja ciśnienia polega na dostarczeniu ciśnienia do maszyny. Gdy ciśnienie jest zgodne z ruchem wskazówek zegara, wzrasta ciśnienie, a gdy jest przeciwne do ruchu wskazówek zegara, spada ciśnienie.

Tabela ciśnienia powietrza służy do wyświetlania ciśnienia roboczego maszyny

Regulacja oleju polega na dostarczeniu oleju do maszyny. Gdy jest ona zgodna z ruchem wskazówek zegara, ilość oleju spada, gdy jest ona przeciwna do ruchu wskazówek zegara, ilość oleju wzrasta.

Filtr powietrza ma za zadanie usuwać wodę ze sprężonego powietrza; gdy ciśnienie w separatorze oleju i wody wynosi zero, filtr powietrza automatycznie usunie wodę.

Smarownica ma za zadanie dostarczać olej do maszyny; najpierw należy wyłączyć dopływ powietrza i wlać trochę oleju do smarownicy; czynność tę należy wykonywać co około 2–3 miesiące.

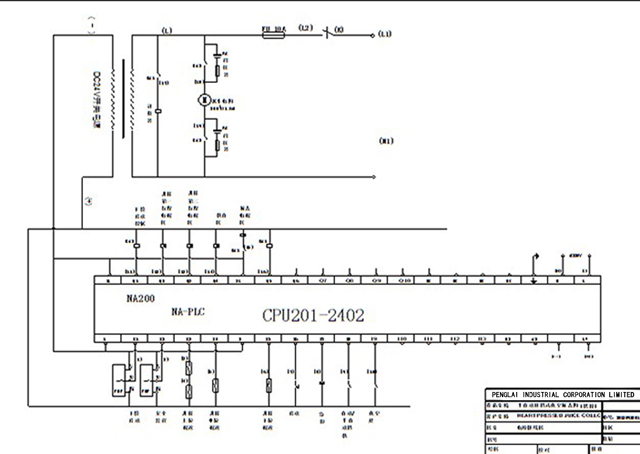

Rysunek elektryczny maszyny do zamykania próżniowego

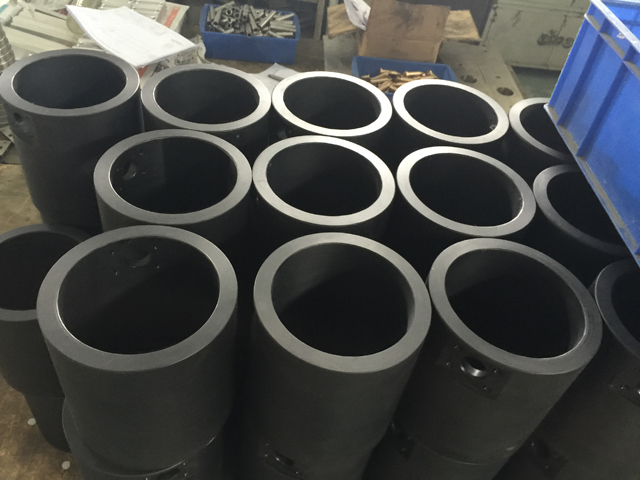

Części zamienne do form do słoików/butelek o różnych rozmiarach
