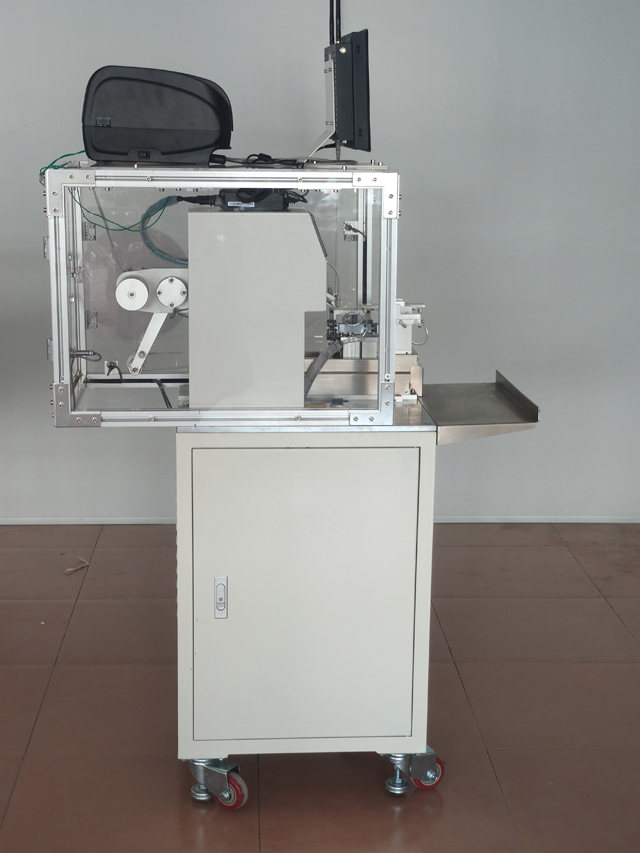

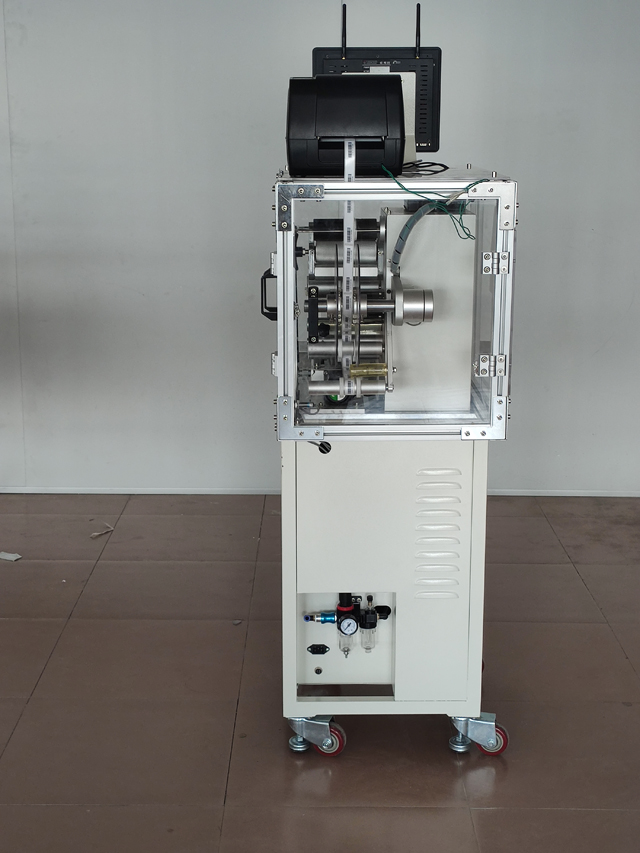

Półautomatyczna maszyna do drukowania i nakładania naklejek na kable i przewody, składana etykieta

Modele: VK-T807
Dokładność etykietowania: ±0,2 mm;
Prędkość etykietowania: 1500-1800 szt./h
Typ małej średnicy drutu: Prędkość 2000p szt./h
Rozmiar produktu, który ma zastosowanie: Typ podstawowy: Średnica: 6~15mm
Typ małej średnicy: 1~5mm
Typ o dużej średnicy: powyżej 15 mm należy dostosować
Rozmiar etykiety: Długość: 25~210 mm Produkty poza tym zakresem wymagają dostosowania Szerokość: 10~65 mm
Całkowity rozmiar: 850*650*1300 Długość × Szerokość × Wysokość, Długa etykieta zwiększy wymiar szerokości
Odpowiednie źródło zasilania: 220 V/50 Hz;
Całkowita waga: 128 kg.
Koder QR z drukarką w czasie rzeczywistym

Standardowe parametry techniczne modelu oraz inne specjalne wymagania i funkcje mogą zostać dostosowane do indywidualnych potrzeb.

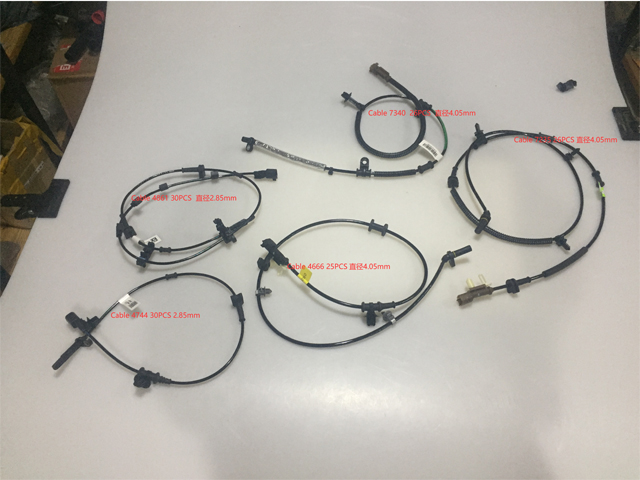

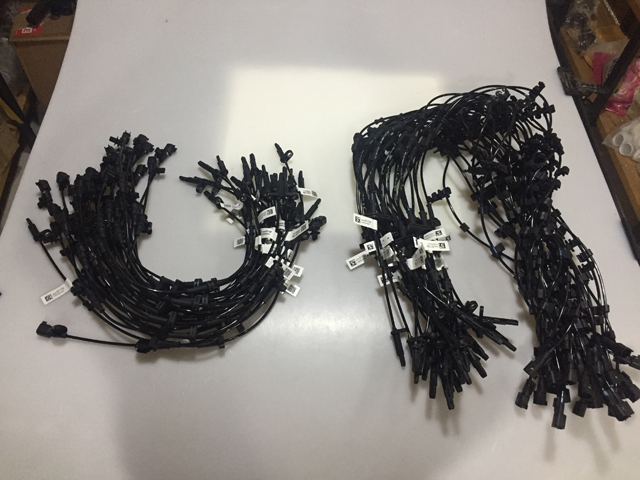

Nadaje się do składania etykiet na wszelkiego rodzaju przewodach i kablach, takich jak: linie energetyczne, kable urządzeń peryferyjnych komputerowych, kable czujników elektronicznych, kable słuchawkowe, linie energetyczne, linie światłowodowe, linie kablowe, kable rurociągów, kable USB, kable faksów/drukarek itp.

Nadaje się do produktów o różnych rozmiarach, łatwa regulacja i wymiana różnych produktów.

Proces operacyjny:

Zasada główna: Czujnik wykrywa przechodzący produkt, przekazuje sygnał zwrotny do systemu sterowania etykietowaniem, który przetwarza sygnał za pomocą sterownika PLC, dostarczając etykietę do ustawionej pozycji produktu we właściwym czasie. Gdy produkt przepływa przez mechanizm pokrywający, etykiety zostają całkowicie pokryte, co oznacza, że etykietowanie jest zakończone.

Procedura: Załóż produkt -> Wykrywanie produktu (automatycznie) -> etykietowanie (automatycznie) -> Przykrywanie (automatycznie) -> zbierz oznakowany produkt.

Cechy

Szeroki zakres zastosowań, odpowiedni do produktów o różnych specyfikacjach;

Wygodna obsługa, szeroki zakres regulacji, etykietowanie produktów o różnych specyfikacjach.

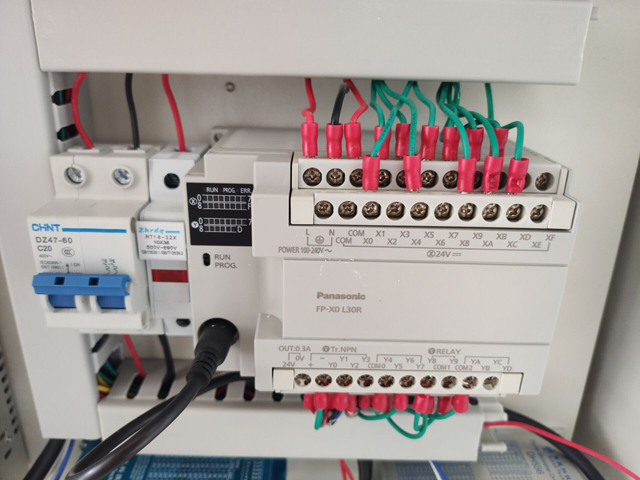

Wysoka stabilność, zaawansowany elektroniczny system sterowania składający się z elektrycznego oka marki Panasonic PLC Germany, sprzęt pomocniczy umożliwiający pracę 7 dni w tygodniu przez 24 godziny na dobę;

Zakres zastosowania:

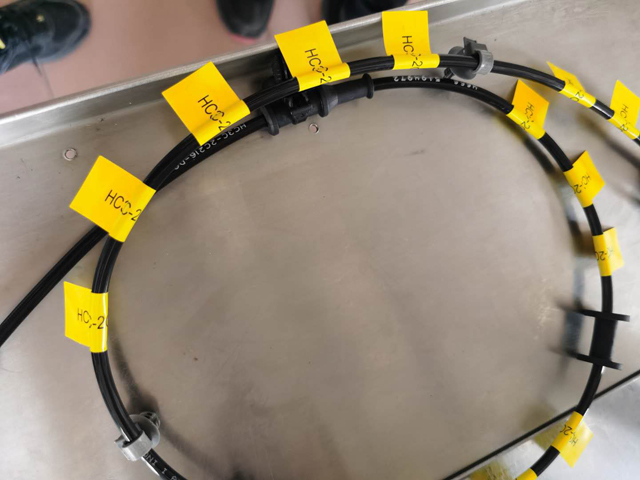

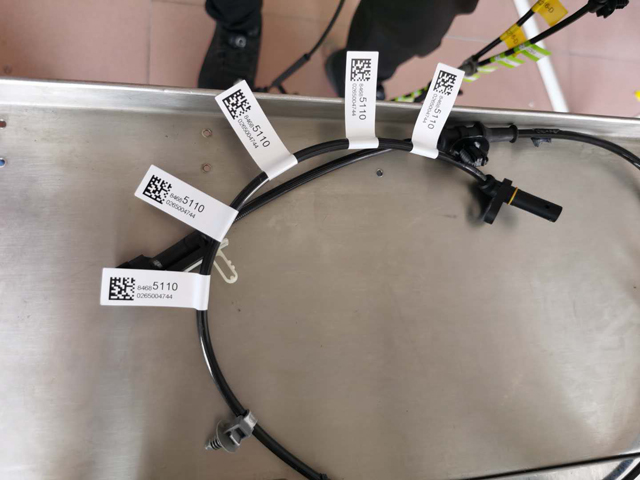

Etykieta stosowana: etykieta/folia samoprzylepna, kod elektronicznego monitorowania, kod kreskowy itp.

Zastosowanie: przewody i kable, duże szerokości, różnorodne specyfikacje, produkty etykiet składanych o wysokiej precyzji.

Zastosowanie w przemyśle: Szeroko stosowane w przemyśle elektronicznym, drutowym, kablowym i innych gałęziach przemysłu.

Zastosowanie: oznaczanie przewodów, urządzeń peryferyjnych komputerowych, kabli USB itp.

Urządzenie składane można regulować, asortyment niebędący przedmiotem zamówienia można dostosować do próbek klienta.

Jak obsługiwać maszynę etykietującą?

Przed rozpoczęciem pracy należy sprawdzić napięcie zasilania (AC220V), ciśnienie powietrza 4-6 kgf i czy zewnętrzny zasilacz ma solidne uziemienie.

Zasilanie.

Nie blokuj otworu chłodzącego obudowy.

Osobom niebędącym profesjonalistami kategorycznie zabrania się otwierania podwozia.

Podczas obsługi urządzenia kategorycznie zabrania się kontaktu fizycznego z ciałem.

W przypadku awarii sprzętu należy najpierw wyłączyć zasilanie i kategorycznie zabrania się wykonywania prac konserwacyjnych przy użyciu urządzeń elektrycznych.

Maszyna służy do składania i etykietowania wiązek przewodów oraz prętów okrągłych.

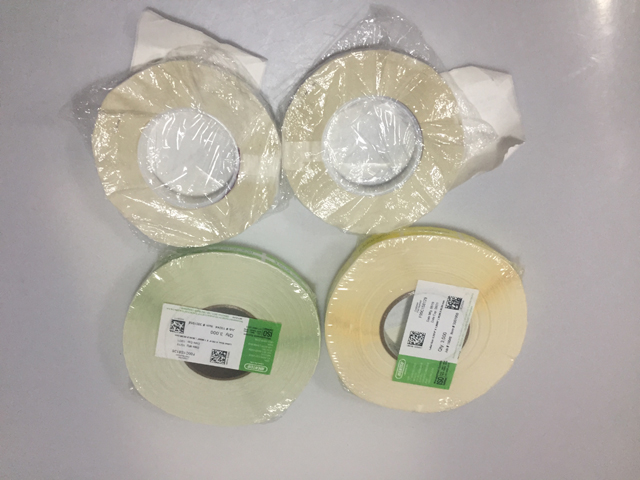

Obowiązujące parametry etykiety: średnica wewnętrzna rolki etykiet 76 mm i średnica zewnętrzna maks. 240 mm; (pozostałe specyfikacje powinny zostać ustalone). Materiał etykiety: pvc, pet, tkanina, papier itp.; specyfikacja etykiety: zgodnie ze specyfikacją maszyny

Dokładność etykietowania: = 0,2 mm;

Wydajność: 1500 szt./h;

Wymiary zewnętrzne: 630*740*1040 mm (dł.*szer.*wys.);

Waga maszyny: około 86 kg;

Stosowana wiązka przewodów: zgodnie ze specyfikacją maszyny

Opis operacji

Instalacja:

Przesuwa urządzenie do wymaganej pozycji instalacyjnej.

Zdeptano uniwersalny hamulec koła i naprawiono koło uniwersalne, aby było gładkie.

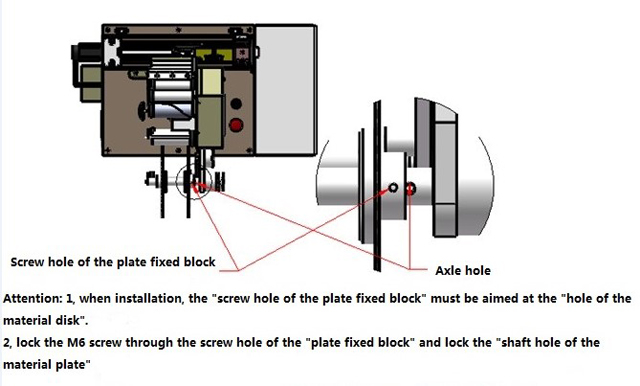

Płyta osłonowa etykiety: podczas montażu należy przymocować „otwór na śrubę bloku mocującego dysk” do „otworu wału materiałowego” i wkręcić śrubę M6 przez otwór na śrubę bloku mocującego materiał, a następnie zablokować ją w otworze osi tacy materiałowej.

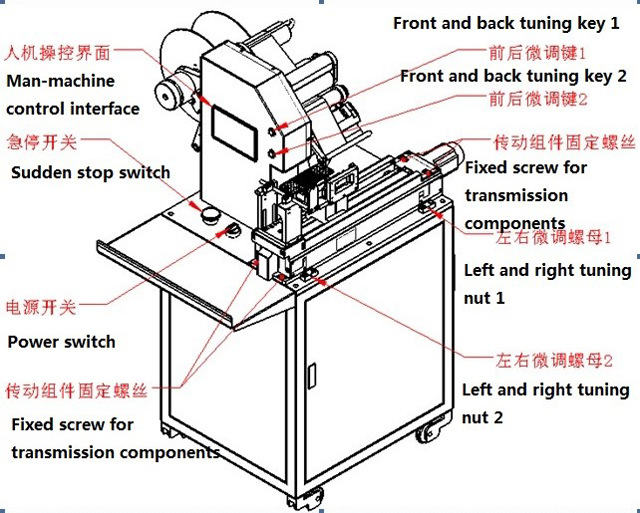

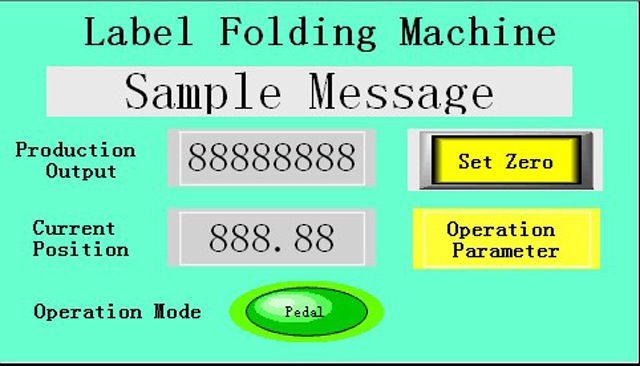

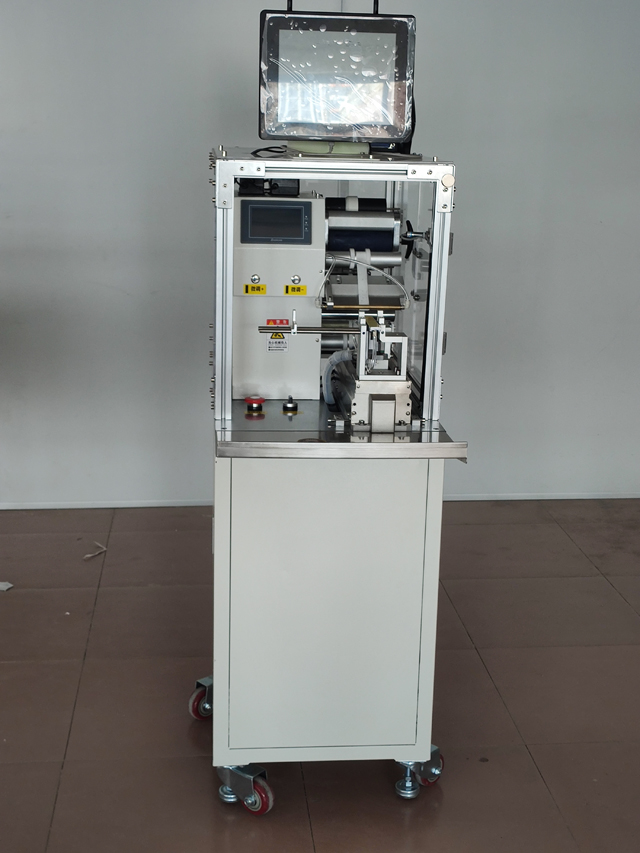

Wygląd sprzętu, ważne części i interfejs sterowania człowiek-maszyna

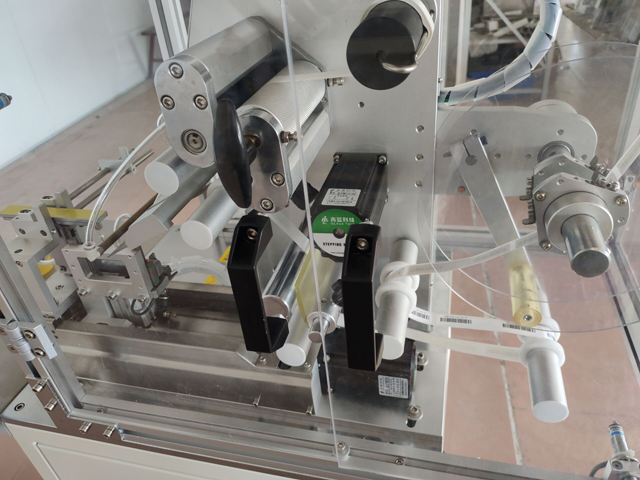

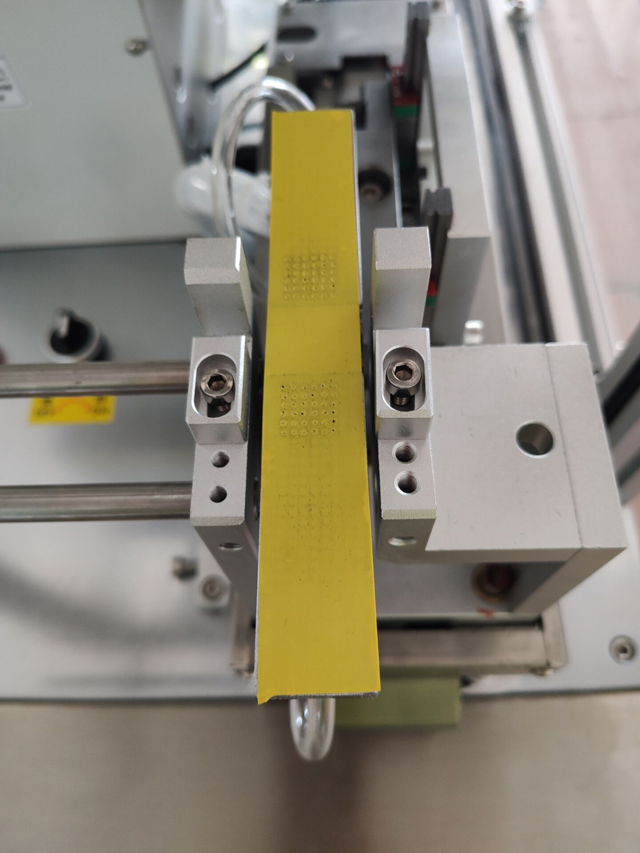

Ważne części.

Zdjęcie główne.

Wyjście: zliczanie pojemności, naciśnij przycisk „zero wyjścia”, aby wyzerować;

Aktualna pozycja: wyświetlanie w czasie rzeczywistym odległości położenia w trybie przesuwnym modułu transmisji etykiet, jednostka mm;

Tryb pracy jest „automatyczny” i „stopniowy”.

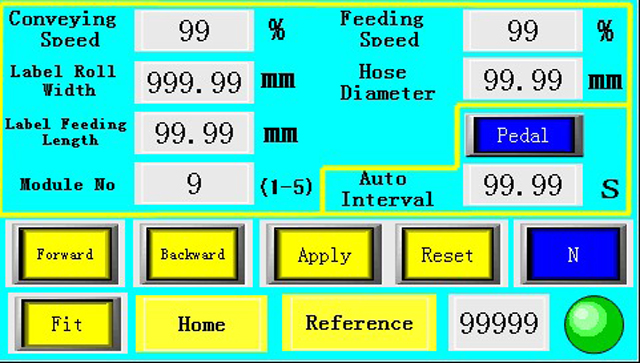

Parametry użytkownika

Standardowa prędkość płyty: prędkość działania płyty wskaźnikowej regulowana w zakresie 0-100%.

Prędkość odrywania etykiety: odnosi się do prędkości odrywania etykiety od płyty odrywającej, regulowanej w zakresie 0-100%.

Szerokość papieru dolnego: szerokość papieru etykiety, w mm.

Średnica drutu: wejście pojedynczego drutu, wejście płaskiego drutu lub wielu drutów bezpośrednio w celu walki z podwójną grubością, mm.

Długość znacznika: kontroluj długość etykiety od płytki odklejającej, w mm.

Do przodu: naciśnij przycisk „do przodu”, a moduł napędu tagu przesunie się do przodu. Ta funkcja umożliwia dostosowanie odległości do pozycji docelowej.

Wstecz: naciśnij przycisk „wstecz”, a moduł napędu tagu przesunie się z powrotem do tyłu. Za pomocą tej funkcji można sprawdzić odległość położenia punktu etykietowania.

Dopasowanie: naciśnij przycisk „dopasowanie”, prosty cylinder zacisku płyty powietrznej i moduł umieszczania wiązki przewodów przesuną górne i dolne ruchome cylindry. Ta funkcja może debugować odległość między wiązką przewodów a zaciskiem płyty próżniowej.

Reset: po naciśnięciu przycisku resetowania należy przywrócić nagłówek do zera.

Elektryczność: po wymianie papieru bazowego etykiet o różnych specyfikacjach, naciśnij i przytrzymaj przyciski elektryczne, aby system automatycznie nauczył się etykiet i penetracji dolnego papieru.

Metoda działania:

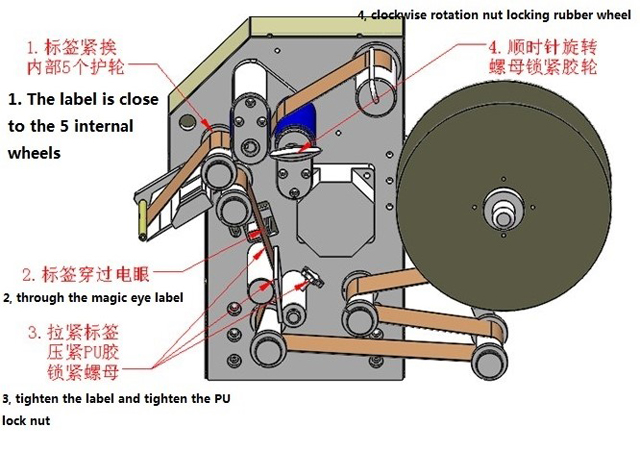

Etykieta jest zainstalowana i należy ją zamontować w module usuwania etykiet, jak pokazano poniżej.

Obróć przełącznik zasilania zgodnie z ruchem wskazówek zegara i włącz zasilanie. Naciśnij przycisk stop i obróć zgodnie z ruchem wskazówek zegara.

Maszyna przełączająca i regulująca

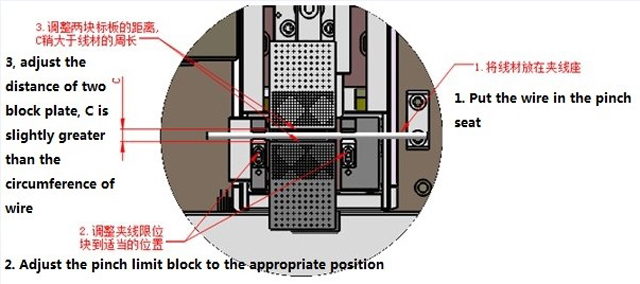

Zgodnie ze średnicą drutu, regulacją, gniazdem połączeniowym, odległością między płytami, jak na poniższym rysunku

Wprowadź szerokość dolnego papieru w polu szerokości dolnego papieru na rysunku 3, a średnicę drutu wprowadź jako średnicę drutu.

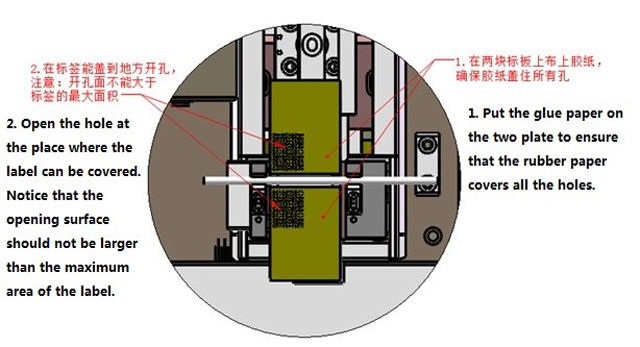

Taśma klejąca i otwory

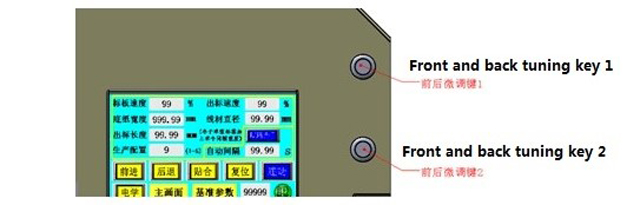

W procesie produkcji, jeśli etykieta nie jest wyrównana przed i po etykiecie, można ją dostosować bezpośrednio w kolumnie „szerokość papieru dolnego”. Można również przesunąć „przód i tył ton klucz „1” przód i tył mikrostroj klucz 2” regulacja, każdy ruch zmienia się o 0,1 mm.

Etykieta maszyny do regulacji lewej i prawej

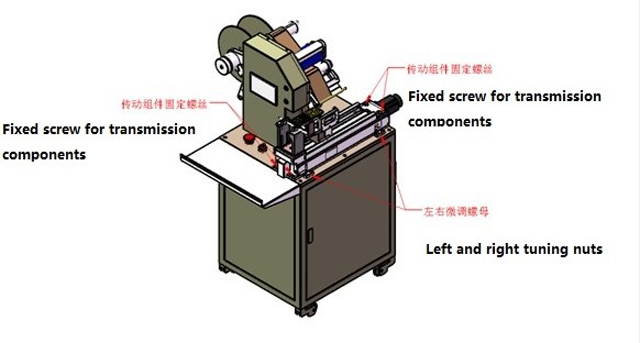

Jeśli etykiety są złożone, a lewa i prawa strona nie są wyrównane, cztery elementy przekładni muszą być luźno poluzowane, a następnie lewa i prawa nakrętka przycinająca powinny być wyregulowane zgodnie z kierunkiem odchylenia i stopniem etykiet. Na koniec cztery elementy przekładni muszą być zablokowane.

Konserwacja i utrzymanie

Prosimy o zachowanie czystości przez cały czas.

Aby smarować maszynę na czas. Aktywna pozycja standardowej płyty jest dodawana raz w miesiącu. Jeśli jest olej smarujący, sprawdź miskę separatora rozrządu, jeśli nie na czas, uzupełnij.

Trzy miesiące na sprawdzenie zużycia pasa synchronicznego w różnych częściach maszyny
