Półautomatyczny aplikator etykiet flagowych do opakowań karmy dla psów

• Maszyna ta służy do składania i etykietowania wiązek przewodów i prętów okrągłych, a także kości dla psów, produktów dla zwierząt, rur itp.;
• Obowiązujące parametry etykiety: średnica wewnętrzna rolki etykiety 76 mm, średnica zewnętrzna maks. 240 mm; (Inne specyfikacje wymagają dostosowania).
• Materiał etykiety: PVC, PET, tkanina, papier itp.;
• Specyfikacja etykiety: zgodnie z konkretną maszyną.
• Dokładność etykietowania: ± ≤ 0,2 mm;
• Wydajność: 1500 szt./h;
• Ciśnienie powietrza: 0,4-0,6 MPa Zużycie powietrza 0,15 m3/min
• Zasilanie 220 V/50-60 Hz/Jednofazowe (standard amerykański, możliwość dostosowania)
• Wymiary całkowite: 630 * 740 * 1040 mm (dł. * szer. * wys.);
• Waga maszyny: około 86 kg;

Półautomatyczna składana etykieciarka flagowa („Flaga” to termin używany w branży na określenie przyciągającego uwagę sygnału na etykiecie, który informuje konsumentów o konieczności uważnego przeczytania etykiety ze względu na istotne nowe informacje).

Etykieta flagowa to idealne rozwiązanie produktowe do identyfikacji produktów i ich odróżnienia. Jeśli masz wiele podobnych produktów, które wyglądają podobnie, etykieta flagowa może zaoferować Ci sposób na lepszą ich identyfikację. Na przykład kable komputerowe często używają tego typu etykiet. Ale etykieta flagowa jest również powszechna w biżuterii. Tutaj sklepy oznaczają poszczególne pierścionki, bransoletki i naszyjniki etykietą flagową.

Za pomocą etykiety flagowej możesz w prosty, ale skuteczny sposób zidentyfikować przeznaczenie produktu (kabel VGA lub HDMI). Nazwa etykiety flagowej pochodzi od „elementu flagi”, który powstaje w wyniku zastosowania etykiety. Etykiety flagowe są produkowane na wytrzymałym materiale i umieszczane wokół określonego produktu.

Oprócz organizowania produktów, etykieta flagowa nadaje również produktowi większą atrakcyjność wizualną. W ten sposób wyróżniasz się na tle konkurencji i masz dodatkową przestrzeń na informacje o produkcie.

Używaj etykiet flagowych zarówno w celach funkcjonalnych, jak i komercyjnych.

Przede wszystkim, bardzo dziękujemy za wybranie naszego produktu - półautomatycznej maszyny do etykietowania składanych flag. Aby w pełni wykorzystać funkcje tego produktu i zapewnić sobie bezpieczeństwo i interesy, prosimy o uważne przeczytanie niniejszej instrukcji przed instalacją.

Środki ostrożności dotyczące obsługi półautomatycznej etykieciarki:

• Przed włączeniem zasilania należy sprawdzić napięcie zasilania (AC220V), ciśnienie powietrza 4-6 kg i czy zewnętrzne źródło zasilania jest solidnie uziemione.
• Nie blokuj otworu chłodzącego obudowy.
• Osobom niebędącym profesjonalistami nie wolno otwierać obudowy.
• Kategorycznie zabrania się dotykania pola działania podczas pracy urządzenia.
• W razie awarii sprzętu należy najpierw wyłączyć zasilanie. Surowo zabrania się wykonywania prac konserwacyjnych pod napięciem.

Wydajność i parametry półautomatycznej maszyny do etykietowania flagami:

• Maszyna ta służy do składania i etykietowania wiązek przewodów i prętów okrągłych, a także kości do żucia dla psów;
• Obowiązujące parametry etykiety: średnica wewnętrzna rolki etykiety 76 mm, średnica zewnętrzna maks. 240 mm; (Inne specyfikacje wymagają dostosowania),
• Materiał etykiety: PVC, PET, tkanina, papier itp.;
• Specyfikacja etykiety: zgodnie z konkretną maszyną.
• Dokładność etykietowania: ± ≤ 0,2 mm;
• Wydajność: 1500 szt./h;
• Wymiary całkowite: 630 * 740 * 1040 mm (dł. * szer. * wys.);
• Waga maszyny: około 86 kg;
• Typ zastosowania: zgodnie ze szczegółowym modelem.

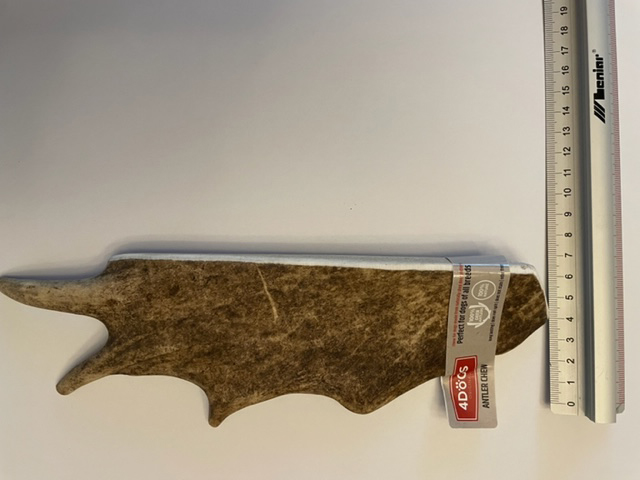

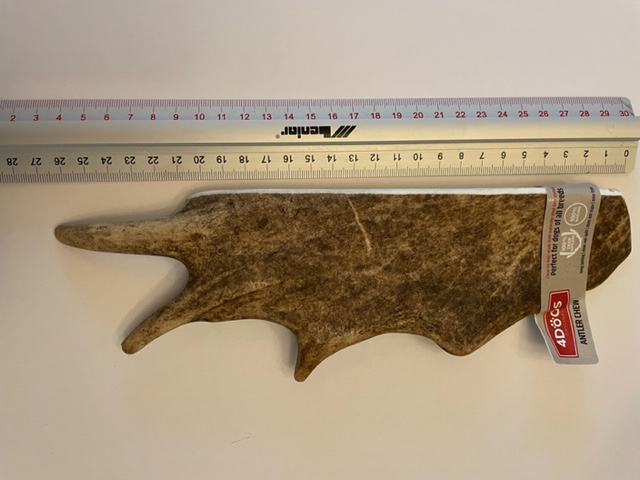

Próbki kości dla psów:

Instrukcja obsługi maszyny do etykietowania półautomatycznego:

Instalacja:

1. Przesuń sprzęt do wymaganej pozycji instalacyjnej.
2. Naciśnij uniwersalny hamulec koła i zablokuj koło uniwersalne, aby je ustabilizować.

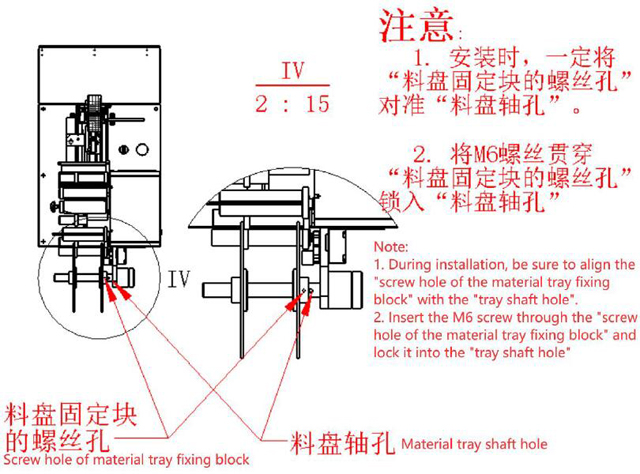

3. Montaż przegrody na etykiety: podczas montażu należy upewnić się, że „otwór na śrubę bloku mocującego tackę” jest wyrównany z „otworem na wałek tacy” i zablokować śrubę M6 przez „otwór na śrubę bloku mocującego tackę” w „otworze na wałek tacy”.

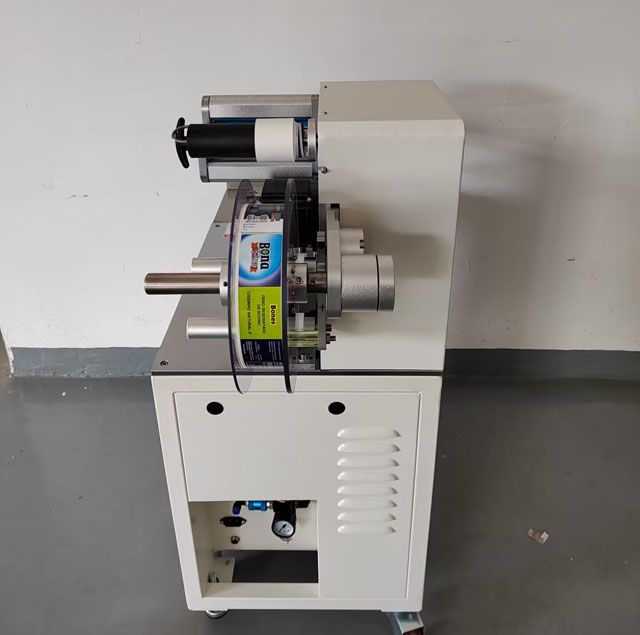

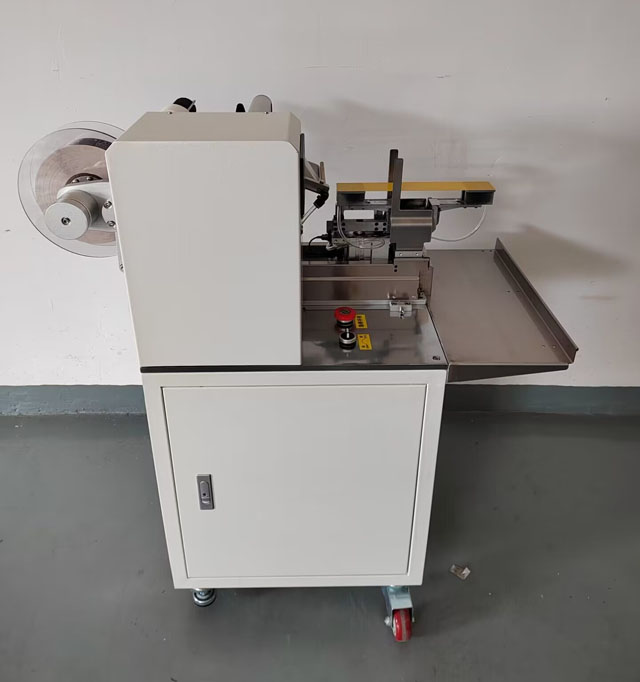

Wygląd sprzętu, ważne części i interfejs sterowania człowiek-maszyna

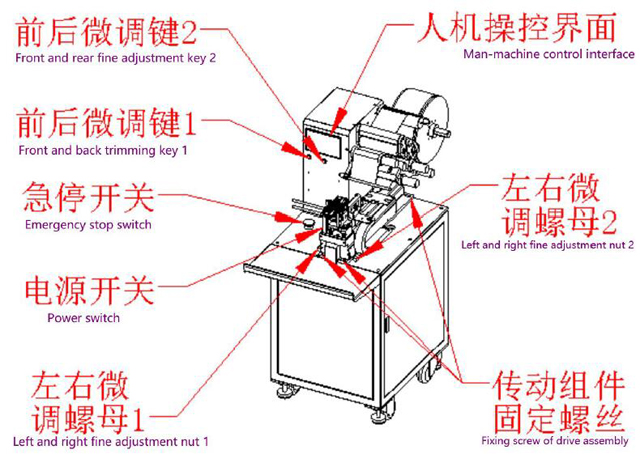

Ważne części.

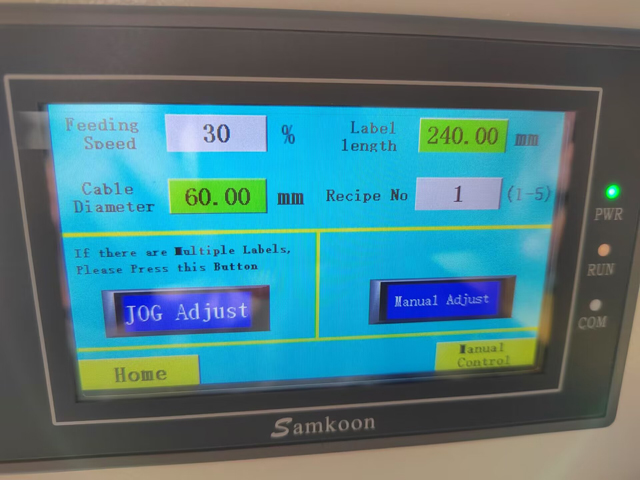

Ekran główny.

• Ilość partii: Gdy rzeczywista produkcja jest większa lub równa planowanej produkcji, urządzenie przestaje pracować.
• Ilość: Liczbę wydruków można zresetować, naciskając przycisk „Ustaw zero”.
• Etykietowanie zostało odblokowane (rozpoczęto etykietowanie)/zablokowane (etykietowanie zawieszono):
• Po zatrzymaniu etykietowania na określony czas („automatyczne blokowanie” na ekranie „sterowania ręcznego” umożliwia ustawienie czasu, jednostką są „sekundy”), system automatycznie się zablokuje (etykietowanie zostanie wstrzymane). Aby odblokować, należy nacisnąć ten przycisk.

Parametry.

• Prędkość podawania: A. Oznacza prędkość odrywania etykiety z płyty odrywającej, regulowaną w zakresie 0-100%.
• Długość etykiety: Długość pojedynczej etykiety w mm.
• Przepis nr: Można zarezerwować pięć grup.
• Przesuwanie: Kliknij ten klawisz, a system automatycznie wysunie etykietę jeden raz.
• Długie naciśnięcie i wydruk etykiety: naciśnij i przytrzymaj ten przycisk, aż pojawi się „OK”, a długość etykiety zostanie automatycznie obliczona jeden raz.

Sterowanie ręczne

• Opóźnienie odbioru etykiety: czas przerwy po zakończeniu odbioru etykiety i otwarciu płyty pochłaniającej etykiety.
• Prędkość etykiety: prędkość głowicy wskaźnikowej odbierającej etykietę, regulowana w zakresie 0-100%.
• Długość etykiety: określ długość odklejania etykiety od płytki etykiety w mm.
• Aktualna pozycja: wyświetlanie w czasie rzeczywistym odległości położenia przesuwanego modułu transmisji etykiet, jednostka: mm;
• Opóźnione etykietowanie: Po uruchomieniu przełącznika indukcyjnego za pomocą przewodu, etykietowanie zostanie opóźnione.
• Samoblokujące: ustaw, jak długo etykieta będzie automatycznie blokowana po zatrzymaniu.
• Do przodu: naciśnij przycisk „Do przodu”, moduł napędu etykiet przesunie się do przodu, a ta funkcja umożliwia dostosowanie odległości miejsca odbioru znacznika.
• Wstecz: naciśnij przycisk „Wstecz”, a moduł napędu etykiet przesunie się do tyłu, a ta funkcja umożliwia dostosowanie odległości od pierwotnej pozycji etykiety.
• Reset: naciśnij i przytrzymaj przycisk resetowania, aby przywrócić głowicę etykiety do położenia zero.
• Dmuchanie w rurę: kliknij ten klawisz, aby przedmuchać rurę powietrzem.
• Standardowe ssanie: kliknij ten przycisk, aby odessać standardową płytkę.
• Dopasowanie: naciśnij przycisk „Dopasowanie”, a cylinder pneumatyczny zaciśnięty przez prostą płytę zaślepiającą oraz górny i dolny ruchomy cylinder modułu umieszczania wiązki przewodów przesuną się,
• Wydmuchiwanie etykiety: kliknij ten klawisz, aby zassać etykietę i ją wydmuchać.
• Etykieta: naciśnij i przytrzymaj ten klawisz, aby usunąć etykietę.
• Działanie seryjne/działanie pojedyncze: działanie seryjne odnosi się do ukończenia cyklu produkcyjnego za każdym razem, gdy zostanie wyzwolone, a działanie pojedyncze odnosi się do ukończenia pojedynczego działania za każdym razem, gdy zostanie wyzwolone.

Metoda działania:

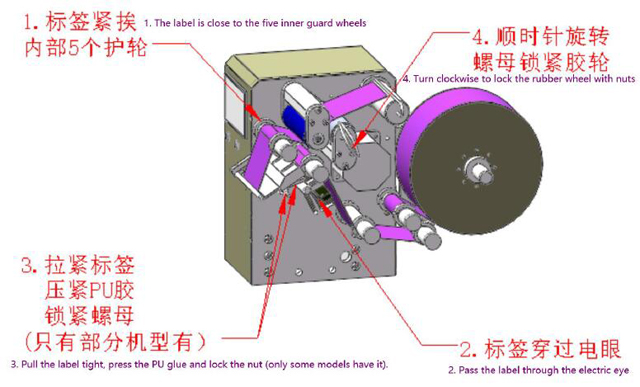

Aby zainstalować etykietę, zamontuj ją na module odklejania etykiet, jak pokazano na poniższym rysunku.

Rozpocząć

Obróć przełącznik zasilania zgodnie z ruchem wskazówek zegara, aby włączyć zasilanie. Naciśnij przycisk zatrzymania awaryjnego i obróć go zgodnie z ruchem wskazówek zegara, aby zresetować.

Zmiana linii i regulacja maszyny

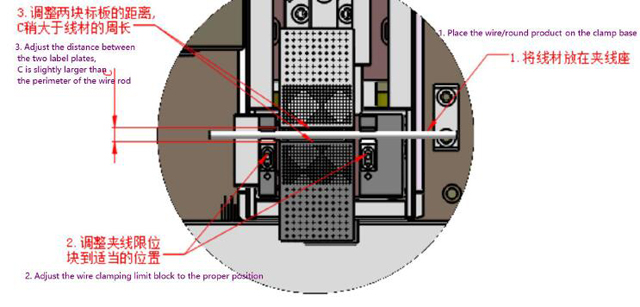

W zależności od średnicy przewodu należy dostosować odległość między podstawą przewodu a płytką, jak pokazano na poniższym rysunku.

Wprowadź szerokość papieru podkładowego i średnicę drutu odpowiednio w kolumnie szerokości papieru podkładowego na rysunku 3.

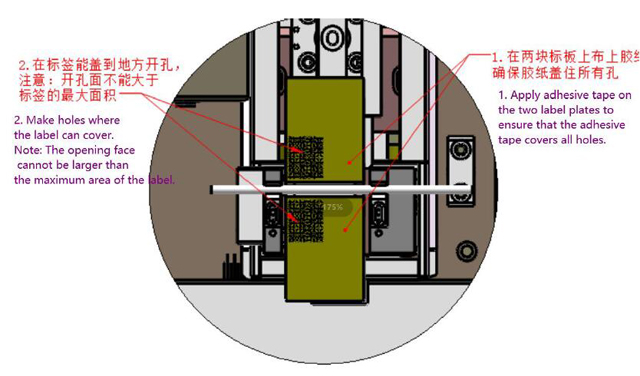

Nałóż taśmę i zrób dziurki

Przód i tył etykiety nie są wyrównane

W procesie produkcyjnym, jeśli etykieta nie jest wyrównana z przodu i z tyłu, można ją bezpośrednio dostosować w kolumnie „Szerokość papieru u dołu”. Można również kliknąć „przycisk 1 precyzyjnej regulacji przodu i tyłu” oraz „przycisk 2 precyzyjnej regulacji przodu i tyłu”, aby dokonać regulacji i zmienić o 0,1 mm po każdym kliknięciu.

Etykieta po lewej i prawej stronie nie jest wyrównana

Jeśli po złożeniu etykiety na pół lewa i prawa strona etykiety nie są wyrównane, najpierw poluzuj cztery śruby mocujące zespół napędowy, następnie wyreguluj lewą i prawą nakrętkę regulacyjną zgodnie z kierunkiem i stopniem odchylenia etykiety, a na koniec zablokuj cztery śruby mocujące zespół napędowy.

Konserwacja sprzętu do nanoszenia etykiet typu flagowego:

• Surowo zabrania się stosowania dużego nacisku, prosimy o zachowanie czystości przez cały czas;
• Smarowanie i konserwacja maszyny zgodnie z harmonogramem;
• Raz w miesiącu należy uzupełnić olejem smarującym ruchomą część tabliczki znamionowej
• Sprawdzaj regularnie, czy w misce olejowej separatora oleju i wody znajduje się olej smarowy. Jeśli nie, uzupełnij go na czas.
• Sprawdzaj zużycie paska synchronicznego we wszystkich częściach maszyny co trzy miesiące.
