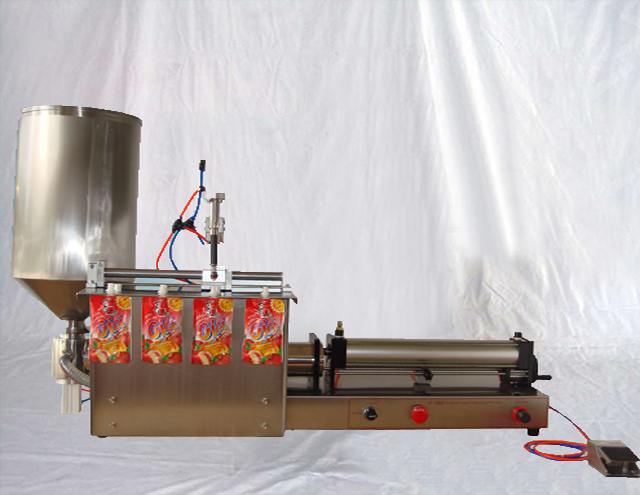

Półautomatyczna maszyna do napełniania gotowych torebek z wylewką pneumatyczną

Model: VK-SPF
Napięcie: 220/110V 50/60Hz
Moc: 27W
Ciśnienie znamionowe: 0,4-0,6 MPa
Prędkość napełniania: 20-35 butelek/min/głowica
Dokładność napełniania: ≦ ± 1%
Zakres napełniania: 100-1000ml
Wymiary: 160cm*44cm*37cm
Masa netto: 50 kg;
Masa brutto: 65 kg

Ta półautomatyczna maszyna napełniająca typu tłokowego, wzorowana na podobnych zagranicznych produktach, to nowa konstrukcja wzbogacona o kilka dodatkowych funkcji. Ułatwia ona pracę i zapewnia wygodę obsługi, dokładności, regulacji objętości napełniania, czyszczenia i konserwacji maszyny.

Konstrukcja tej pneumatycznej maszyny napełniającej wykorzystuje komponenty pneumatyczne zamiast elektrycznego obwodu sterującego, dzięki czemu nadaje się ona do stosowania w środowisku, w którym obowiązują wymagania przeciwwybuchowe.

Wybór modelu maszyny

Wybór modelu maszyny podyktowany jest maksymalnymi wymaganiami dotyczącymi objętości napełnienia.

Parametr podstawowy

Model: VK-SPF
Napięcie: 220/110V 50/60Hz
Moc: 27W
Ciśnienie znamionowe: 0,4-0,6 MPa
Prędkość napełniania: 20-35 butelek/min/głowica
Dokładność napełniania: ≦ ± 1%
Zakres napełniania: 100-1000ml
Wymiary: 160cm*44cm*37cm
Masa netto: 50 kg;
Masa brutto: 65 kg

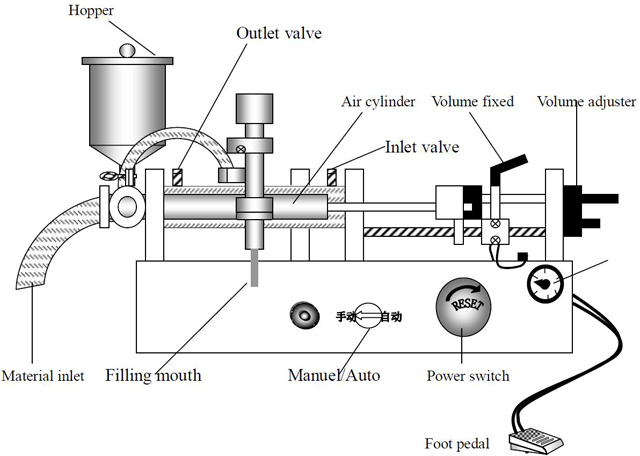

Zasada działania maszyny

Pchanie i ciągnięcie cylindra powietrznego powoduje, że tłok cylindra wykonuje ruch posuwisto-zwrotny, co powoduje, że materiał cylindra wytwarza podciśnienie.

Gdy cylinder jest pchany do przodu, pociąga tłok do tyłu, a wewnątrz cylindra materiałowego podciśnienie wchłania materiał do rury wlotowej z zasobnika materiału.

Gdy cylinder się cofa, popychając tłok do przodu, materiał zostanie wchłonięty z rury do otworu napełniającego, a następnie zostanie napełniony do pustych butelek. (Głowica napełniająca otwiera się i zamyka automatycznie, gdy materiał jest wchłaniany do środka i na zewnątrz)

Ta maszyna napełniająca typu tłokowego wykorzystuje pojedynczą, prostą czynność mechaniczną do każdego napełniania, dzięki czemu charakteryzuje się wysoką dokładnością napełniania i stabilnością w przypadku standardowych pojemników.

Cechy maszyny do napełniania pneumatycznego półautomatycznego

Maszyna wykorzystuje sprężone powietrze do sterowania, charakteryzuje się wysokim poziomem bezpieczeństwa, szczególnie nadaje się do stosowania w miejscach, gdzie wymagane są zabezpieczenia przeciwwybuchowe.
Nie wytwarza elektryczności statycznej ani zjawiska elektryczności konopnej; maszyna nie wymaga podłączania przewodu uziemiającego.
Dzięki pneumatycznemu sterowaniu i stałej objętości napełniania, objętość napełniania charakteryzuje się dużą precyzją, którą można kontrolować z dokładnością do 0,3%. (w oparciu o maksymalną objętość napełniania)
W przypadku awaryjnego zatrzymania wystarczy wyłączyć wyłącznik pneumatyczny, a tłok automatycznie powróci do pozycji początkowej, a maszyna zatrzyma napełnianie.

Sekwencja kontroli i obsługi przed uruchomieniem maszyny

Przed uruchomieniem maszyny należy przeprowadzić jej kontrolę; może to zapobiec uszkodzeniu mechanicznemu lub obrażeniom ciała.

Kontrola i eksploatacja:

Czy uchwyt zaciskowy z przodu i z tyłu jest dobrze zamocowany czy nie?
Czy zacisk trzyzaciskowy wejścia i wyjścia jest stały czy nie?
Czy głowica napełniająca i jej dźwignia pozioma i pionowa są zaciśnięte?
Podłącz do sprężarki powietrza, ciśnienie jest mniejsze niż 8㎏/c㎡, regulacja ciśnienia wynosi około 4-5㎏/c㎡.
Włącz dopływ powietrza.

(Uwaga: surowo zabrania się długotrwałej pracy bez materiału wypełniającego)

Regulacja objętości napełniania

Regulacja objętości napełniania zależy od materiałów wypełniających, cieczy (ml) lub wagi (g), ponieważ proporcje materiałów są różne, a także dane pomiarowe są różne. Dlatego w celu ustawienia wymaganej precyzyjnej objętości napełniania należy wyregulować regulator objętości.

Szczegóły operacji:

Regulacja ogólna: Aby uzyskać odpowiednią objętość napełnienia, należy wyregulować śrubę regulacyjną przełącznika gazu, przesuwając ją w lewo lub w prawo.
Sprawdź, czy objętość napełnienia jest dokładna, używając miarki lub wagi elektronicznej. (Uwaga: materiał wypełniający wchłonięty do wnętrza cylindra musi być pełny)
W przypadku wystąpienia błędu napełniania należy wyregulować regulator głośności – przesunięcie go do przodu powoduje zmniejszenie objętości napełniania, a przesunięcie go do tyłu powoduje zwiększenie objętości.
Aby uzyskać wymaganą objętość napełnienia i precyzję, należy powtarzać regulację, aż objętość napełnienia będzie standardowa.

Regulacja prędkości napełniania

Prędkość napełniania jest określana na podstawie następujących sześciu czynników:

Prędkość wchłaniania materiałów wypełniających zależy od lepkości materiału i długości rury absorbującej.
Prędkość napełniania zależy od średnicy głowicy napełniającej. Im większa średnica, tym większa prędkość napełniania.
Stopień spienienia materiałów wypełniających. Jeżeli stopień spienienia jest wyższy, należy zmniejszyć prędkość napełniania.
Napełnianie objętościowe, napełnianie objętościowe wolniejsze.
Precyzję objętości napełniania, wysoką dokładność i prędkość napełniania należy regulować powoli.
Regulator zaworu ciśnienia powietrza.

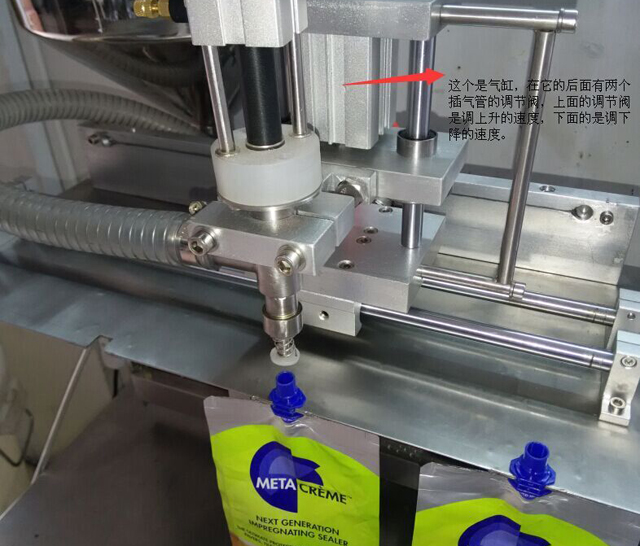

Regulacja zaworów:

Poluzuj nakrętkę zaworu regulującego prędkość
Obróć przednią rączkę zaworu zgodnie z ruchem wskazówek zegara, a prędkość cylindra do przodu zwolni, a także zwolni prędkość wchłaniania materiałów.
Obróć przednią rączkę zaworu przeciwnie do ruchu wskazówek zegara, a prędkość cylindra będzie wzrastać, a co za tym idzie, szybkość wchłaniania materiałów również będzie większa.
Obróć uchwyt zaworu zwrotnego zgodnie z ruchem wskazówek zegara, a prędkość cylindra do przodu zwolni, a także zwolni prędkość wchłaniania materiałów.
Obróć uchwyt zaworu zwrotnego w kierunku przeciwnym do ruchu wskazówek zegara, a prędkość cylindra będzie wzrastać, a co za tym idzie, szybkość wchłaniania materiałów również będzie większa.

Regulacja dokładności napełniania

Powodem, dla którego maszyna ma błąd napełniania, jest to, że ma tak wiele czynników wpływających, takich jak objętość napełniania, prędkość napełniania i prędkość przełączania zaworu. Prędkość przełączania zaworu zależy od lepkości materiałów wypełniających, większej lepkości, a także wolniejszej prędkości. Regulacja jest prosta poprzez regulację głównego ciśnienia sprężyny zaworu, a prędkość będzie przyspieszana przez coraz większe ciśnienie.

Regulacja ciśnienia sprężyny podczas pomiaru i napełniania zależy od doświadczenia operatora.

Czyszczenie i konserwacja maszyn

Przed czyszczeniem maszyny napełniającej należy wyczyścić materiały wewnątrz maszyny, a następnie wlać miękki płyn czyszczący do zasobnika materiału; Zaleca się użycie ciepłej wody, a w razie potrzeby wody z mydłem, alkoholu lub innego wybranego płynu czyszczącego. Podczas czyszczenia upewnij się, że nie ma wycieków z podkładek na częściach napełniających. Włącz maszynę, pozwól maszynie napełniać w sposób cyrkulacyjny, aż do zakończenia czyszczenia. Części czyszczące obejmują tłok cylindra, głowicę tłoka, podkładki, zawór jednokierunkowy, głowicę napełniającą i zasobnik materiału itp. Jeśli uszkodzona jest jedna ze wszystkich podkładek uszczelniających, należy ją wymienić.

Ostrzeżenie

Przed przystąpieniem do czyszczenia należy upewnić się, że dopływ sprężonego powietrza jest wyłączony.

Do czyszczenia nie wolno stosować rozpuszczalników organicznych, takich jak benzyna, benzen, etylen, podchloryn sodu itp.

Po zakończeniu czyszczenia należy odczekać i upewnić się, że wszystkie czyszczone części są suche, a w złączach i rurach nie ma wody ani ciał obcych, a następnie zainstalować maszynę.

Rozwiązania typowych problemów

Typowe problemy	Rozwiązania
Tłok nie może się poruszać	Upewnij się, że ciśnienie powietrza jest włączone.
	Sprawdź, czy zawór ciśnienia powietrza jest otwarty.
	Sprawdź, czy źródło powietrza jest włączone, a zawór pneumatyczny nie ma zablokowanego ciśnienia.
	Ciśnienie powietrza wynosi 4-5㎏/c㎡
	Sprawdź, czy zawór jest zainstalowany prawidłowo.
	Upewnij się, że głowica tłoka nie jest zatkana i nie ma tam żadnych zanieczyszczeń.
	Sprawdź, czy żaden przełącznik ciśnienia powietrza nie jest uszkodzony.
Dokładność wypełniania jest nieprawidłowa	Im większa lepkość materiału wypełniającego, tym wolniej należy napełniać.
	Sprawdź, czy w zasobniku i zbiorniku znajduje się wystarczająca ilość materiału.
	Upewnij się, że zasobnik materiału i przełącznik objętości są ściśle połączone.
Przepełnienie materiału z cylindra materiałowego	Sprawdź podkładkę uszczelniającą. Jeśli jest uszkodzona, wymień ją na nową.
	Jeżeli materiał jest cienki, należy zastosować dwie podkładki uszczelniające.
Rura absorbująca nie absorbująca	Sprawdź, czy cylinder absorpcyjny jest zainstalowany prawidłowo.
	Sprawdź, czy rura jest mocno zawiązana.
	Upewnij się, że głowica rury absorpcyjnej znajduje się wewnątrz zbiornika z materiałem.
Nadzienie przelewa się z butelek	Upewnij się, że przełącznik głośności nie jest uszkodzony i nie przesuwa się, wlot napełniający musi być skierowany w stronę wlotu butelki, a regulacja zaworu powietrza powinna umożliwiać płynne napełnianie.
