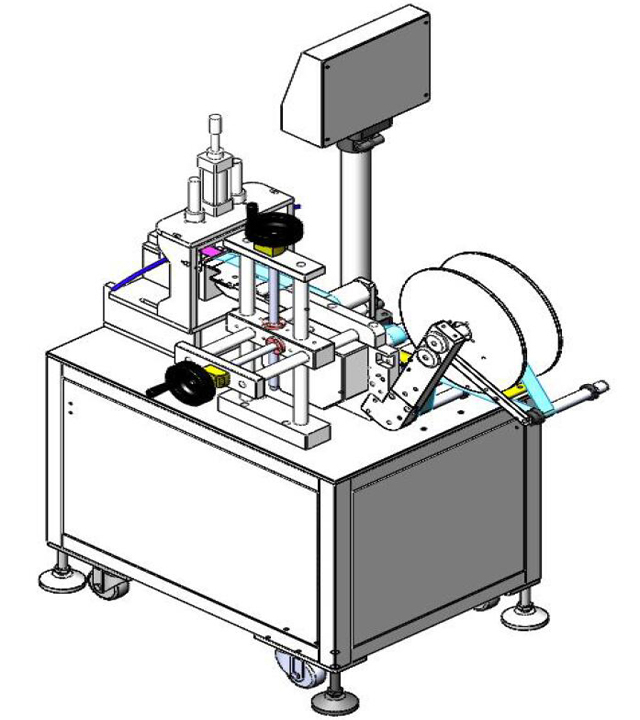

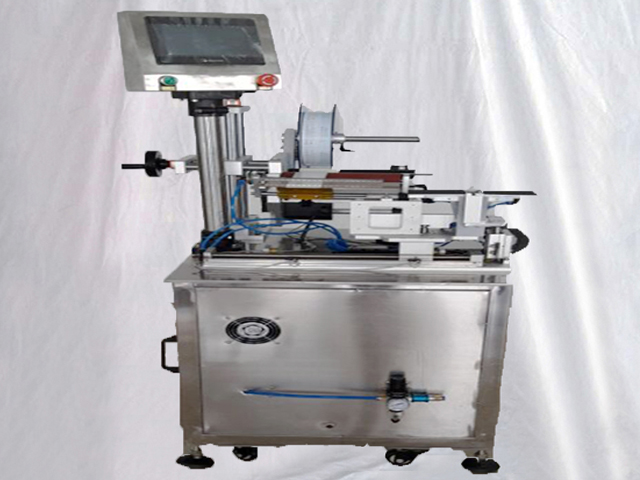

Półautomatyczna maszyna do etykietowania kabli i przewodów

Modele: VK-T807
Dokładność etykietowania: ±1 mm (bez odchylenia etykiety produktu)
Prędkość etykietowania: 20~40 sztuk/minutę (zależnie od wielkości produktu)
Rozmiar produktu, który można stosować: 20≤długość≤300mm, 20≤szerokość≤200mm
Rozmiar etykiety, który można zastosować: 20≤długość≤150mm, 20≤szerokość≤150mm

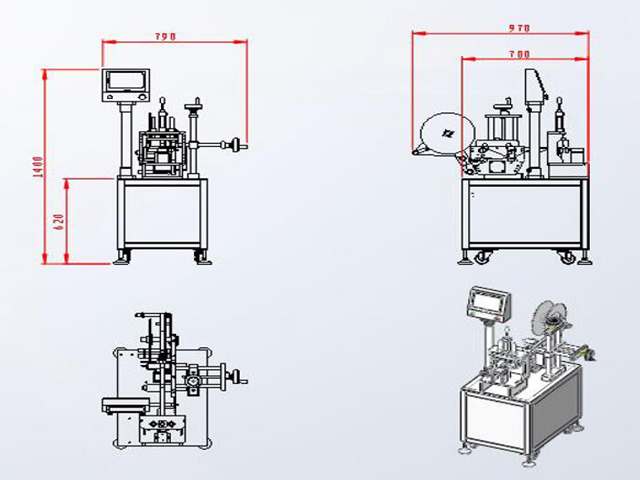

Rozmiar maszyny: 970*790*1440mm
Ciśnienie powietrza: 0,6Mpa
Moc: 220V, 50/60HZ/140W
Waga: 99KG

Ręczna maszyna do etykietowania przewodów o okrągłej powierzchni umożliwia półautomatyczne etykietowanie etykietą samoprzylepną lub folią samoprzylepną przewodów rurowych, śrubokrętów itp.

Jak działa maszyna:

Maszyna etykietująca opiera się na PLC jako rdzeniu, odbierającym sygnały i kontrolującym pracę wszystkich systemów. Podczas naciskania pedału przełącznika sygnał zostanie wysłany do PLC i przetworzony zgodnie z zestawem programów.

Następnie zakończ procesy usuwania etykiety i podawania etykiety, uruchamiając system sterowania silnikiem krokowym. Jednocześnie czujnik położenia etykiety (znany również jako elektryczne oko) zawsze będzie zwracał uwagę na odległość, jaką przechodzi etykieta.

Gdy etykieta przejdzie, czujnik natychmiast wyśle sygnał do PLC. Następnie PLC, zgodnie z zestawem programów, wysyła sygnał do układu sterowania silnikiem krokowym, aby zatrzymać i uruchomić układ etykietowania, aby zakończyć proces etykietowania.

Zasada działania

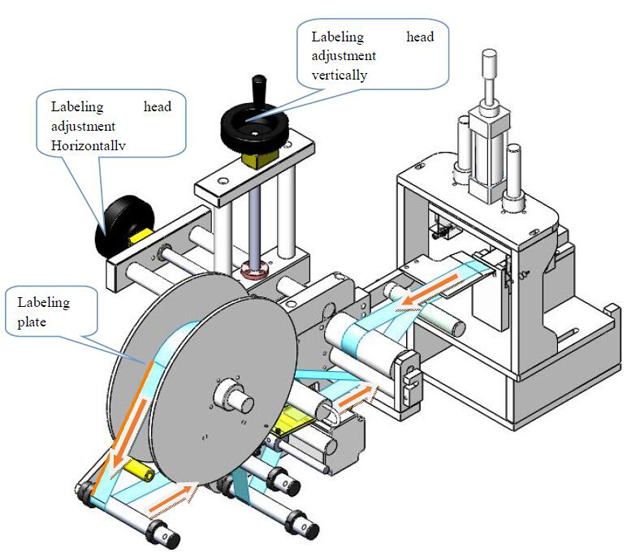

Układ przeniesienia napędu:

Silnik krokowy dostarcza energię do zrywania etykiet za pomocą pasa synchronicznego napędzającego mechanizm trakcyjny i mechanizm odbioru materiału, dzięki czemu możliwe jest zerwanie etykiet i recykling arkusza podkładowego Glassine.

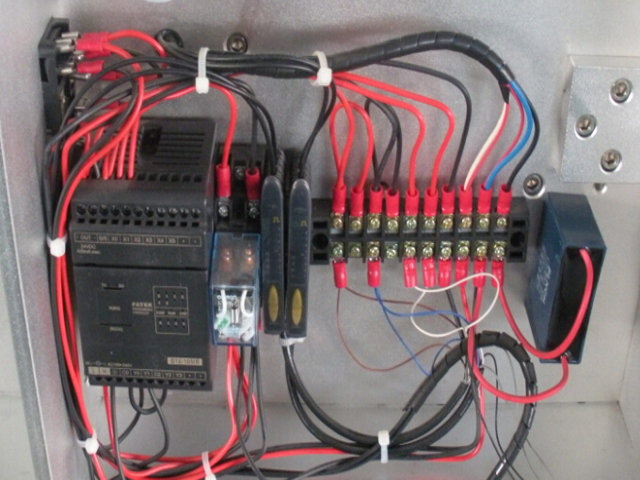

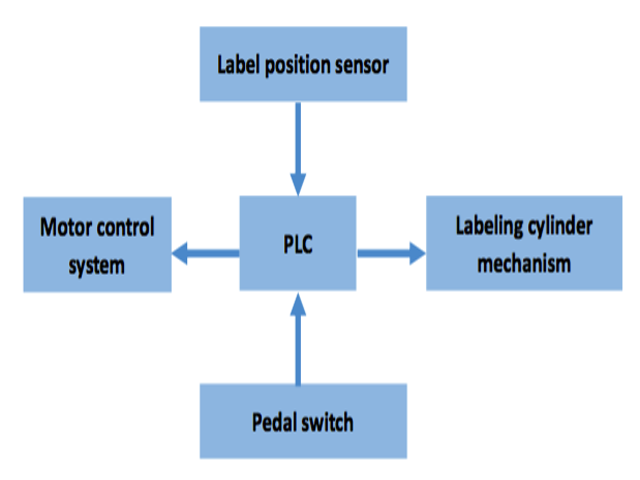

Układ sterowania:

Maszyna ta jest sterowana za pomocą elektryczności i gazu. Sygnał z oka elektrycznego (czujnik SICK) i przełącznika nożnego zostanie przesłany do PLC w celu przetworzenia, aby osiągnąć wszystkie procesy zdejmowania etykiet, etykietowania i liczenia.

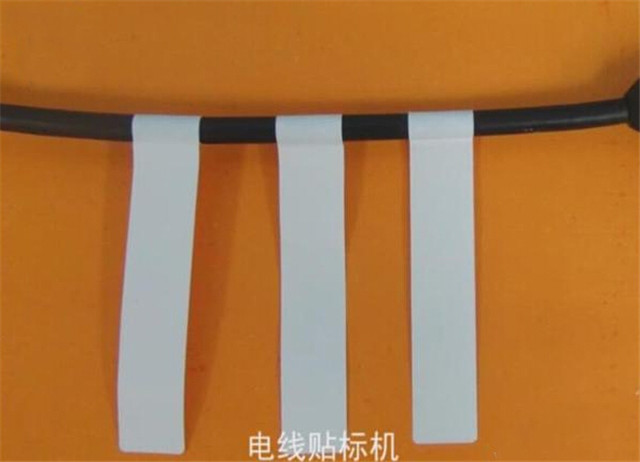

Zastosowanie maszyny do etykietowania przewodów:

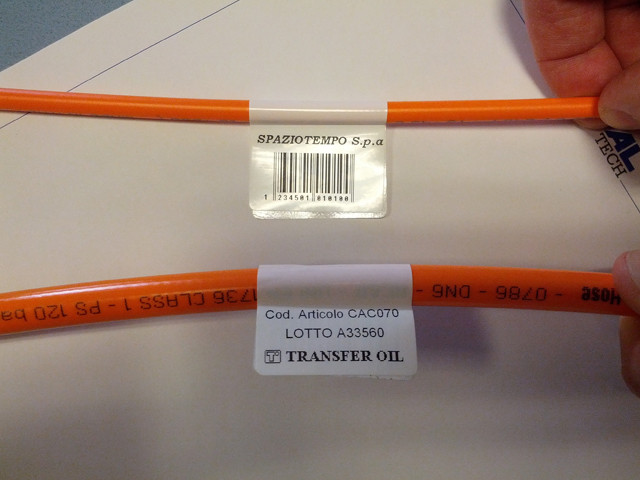

Dotyczy produktu: Długie, okrągłe produkty, które muszą być etykietowane na powierzchni etykietą papierową lub foliową;

Branże, w których ma zastosowanie: Szeroko stosowane w przemyśle elektrycznym, medycznym, tworzyw sztucznych itp.

Dane techniczne maszyny do etykietowania przewodów:

Niewielkie rozmiary sprawiają, że konstrukcja zajmuje mniej miejsca, jest łatwa do przenoszenia i załadunku.

Wysoka precyzja i stabilność etykietowania; czyste, bez zagnieceń, bez pęcherzyków powietrza.

Jest łatwy w użyciu i regulacji. Nowi pracownicy mogą go łatwo używać lub regulować po prostym przeszkoleniu.

Stabilna praca.

Dane techniczne:

Model	VK-T807
Dokładność etykietowania	±1mm (bez odchylenia od etykiety produktu)
Prędkość etykietowania	20~40 sztuk/minutę (zależnie od rozmiaru produktu)
Obowiązujący rozmiar produktu	20≤długość≤300mm, 20≤szerokość≤200mm
Obowiązujący rozmiar etykiety	20≤długość≤150mm, 20≤szerokość≤150mm
Rozmiar maszyny	9707901440 mm
Ciśnienie powietrza	0,6 MPa
Moc	220 V, 50/60 Hz/140 W
Waga	99

Konfiguracja:

Sr	Przedmiot	Marka	Ilość	Jednostka	Ocena
1	Silnik krokowy	Jankon	1	Komputer
2	Solenoid	SMC	4	Komputer
3	Czujnik (włókno typu U)	Kluczowość	4	Komputer
4	PLC	Panasonic	1	Komputer

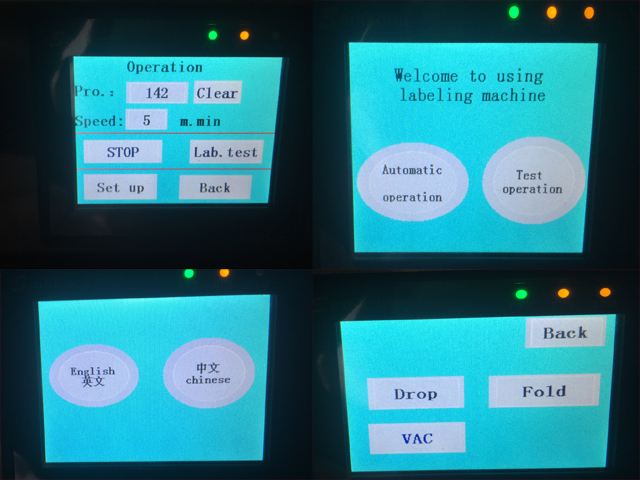

5	Ekran dotykowy	Widok WenView	1	Komputer
6	Cylinder	SMC	4	Komputer
7	Generator próżni	SMC	2	Komputer
8	Wyłącznik zasilania	SMC	1	Komputer
9	Przełącznik zdjęć	Kluczowość	3	Komputer
10	Szafka maszynowa ze stali nierdzewnej SS304, elementy konstrukcyjne wykonane z oksydowanego aluminium, chromowane pręty i stal nierdzewna SS304
