Automatyczna maszyna do napełniania butelek, zamykania, etykietowania, pakowania w kartony i owijania

Cała linia, łącznie z maszyną, jak poniżej:

  • Obrotowy stolik do karmienia i zbierania butelek
  • Maszyna do napełniania przelewowego 10 głowic
  • Maszyna do zamykania z dużą prędkością
  • Obrotowa maszyna do etykietowania na zimno, zarówno do butelek okrągłych, jak i płaskich
  • Automatyczna maszyna do kartonowania
  • Maszyny do owijania pudełek grupowych

Cała linia została zaprojektowana specjalnie według rozmiarów i kształtów butelek naszych klientów, a także ich wymagań.

linia napełniania perfum.jpg

Maszyny od stołów podających butelki po urządzenia do pakowania w pudełka i urządzenia zbierające znajdują zastosowanie w liniach pakujących w przemyśle kosmetycznym.

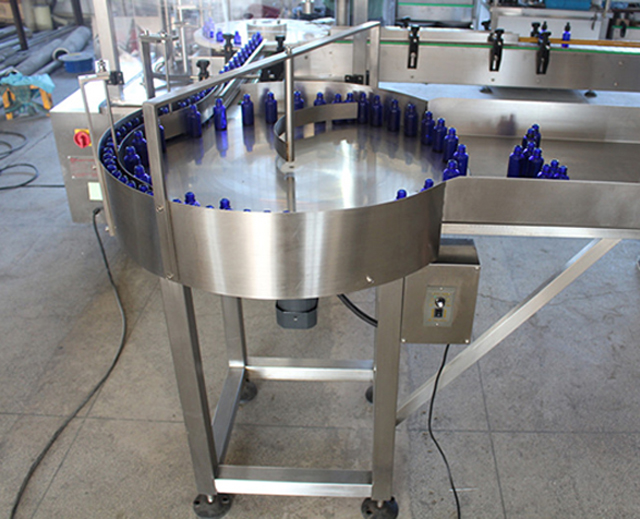

Obrotowy stolik do karmienia i zbierania butelek

Ta maszyna do rozplątywania butelek to sztuczne butelki w okrągłym stole, obrót koła będzie musiał wybrać taśmę przenośnika do butelki, do maszyny napełniającej w celu napełnienia. Łatwy w użyciu, prosta obsługa jest jednym z niezbędnych ogniw.

Powiązany sprzęt: Można wybrać następujący sprzęt, który może utworzyć linię produkcyjną do rozszyfrowywania, napełniania, zamykania i etykietowania butelek

butelki gramofonowe.jpg

Dane techniczne

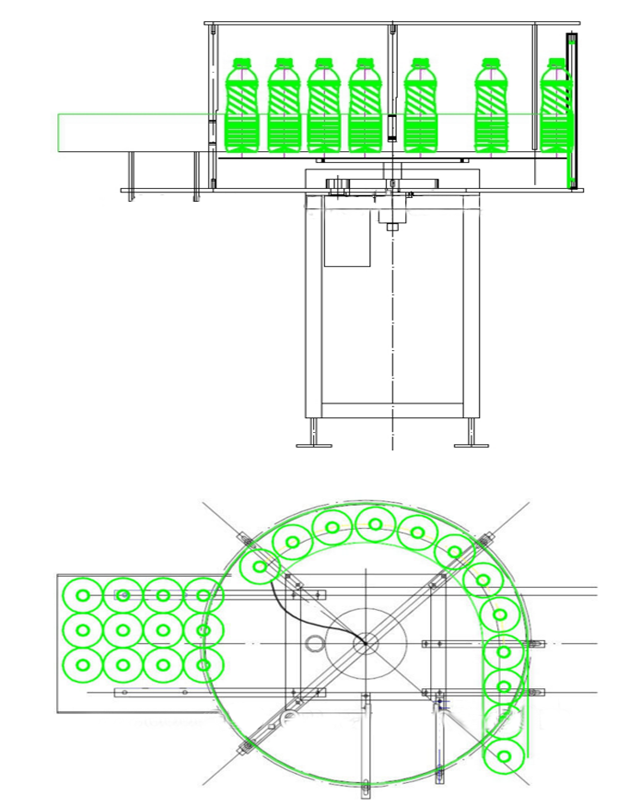

rysunek gramofonu.png

Obowiązujące specyfikacje20-1000 ml
Średnica butelkiφ10-φ80 mm
Wysokość butelki85-300 mm
Zdolność produkcyjna0-100 BPM (regulowana prędkość)
Woltaż220 v50Hz
Moc0,5 kW
Waga100kg
Rozmiar maszyny1300*1000*1300 mm
Stal nierdzewnaMateriał SUS304

Główne cechy charakterystyczne:

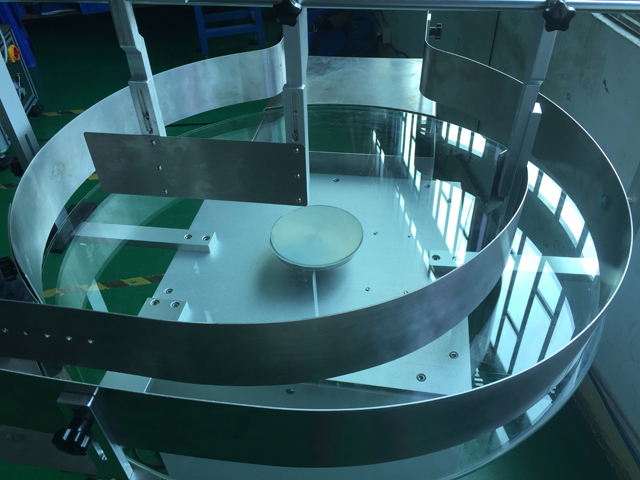

do okrągłych butelek obrotowy stół.jpg

Szablon tej maszyny wykorzystuje bezstopniową regulację prędkości obrotu, dzięki czemu wszystkie butelki trafiają na taśmę przenośnika w odpowiedniej kolejności pod wpływem siły stycznej obrotowej, co wymaga mniej pracy i zwiększa wydajność produkcji.

Ta maszyna może być używana po zelektryfikowaniu. Łatwiejsza obsługa, może być szeroko stosowana do butelek szklanych, plastikowych i poliestrowych do zastosowań farmaceutycznych, agrochemicznych, spożywczych, chemicznych itp. Jest dobrym wyborem dla małych, średnich i dużych fabryk.

Maszyna do napełniania przelewowego 1-20 głowic

Automatyczna maszyna do napełniania przelewem do napełniania butelek szklanych płynem pieniącym, czujnik poziomu cieczy, maszyny do napełniania

Automatyczna maszyna napełniająca z przelewem jest zwykle stosowana w zastosowaniach związanych z opakowaniami konsumenckimi, gdzie wymagany jest stały, widoczny (kosmetyczny) poziom napełnienia.

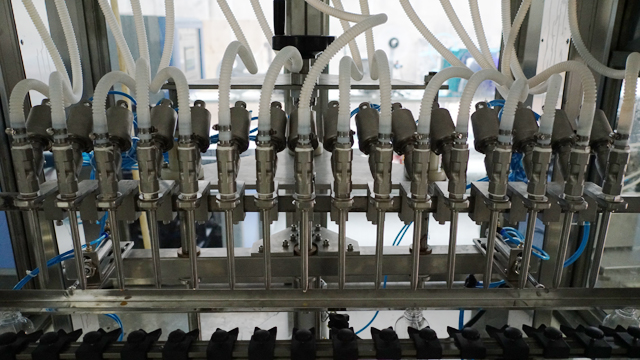

maszyny do napełniania grawitacja.jpg

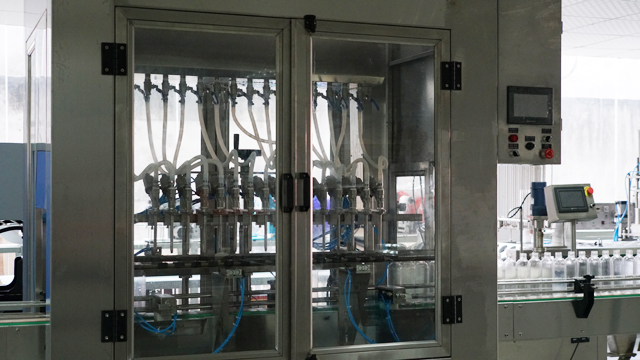

maszyny do napełniania przelewem.jpg

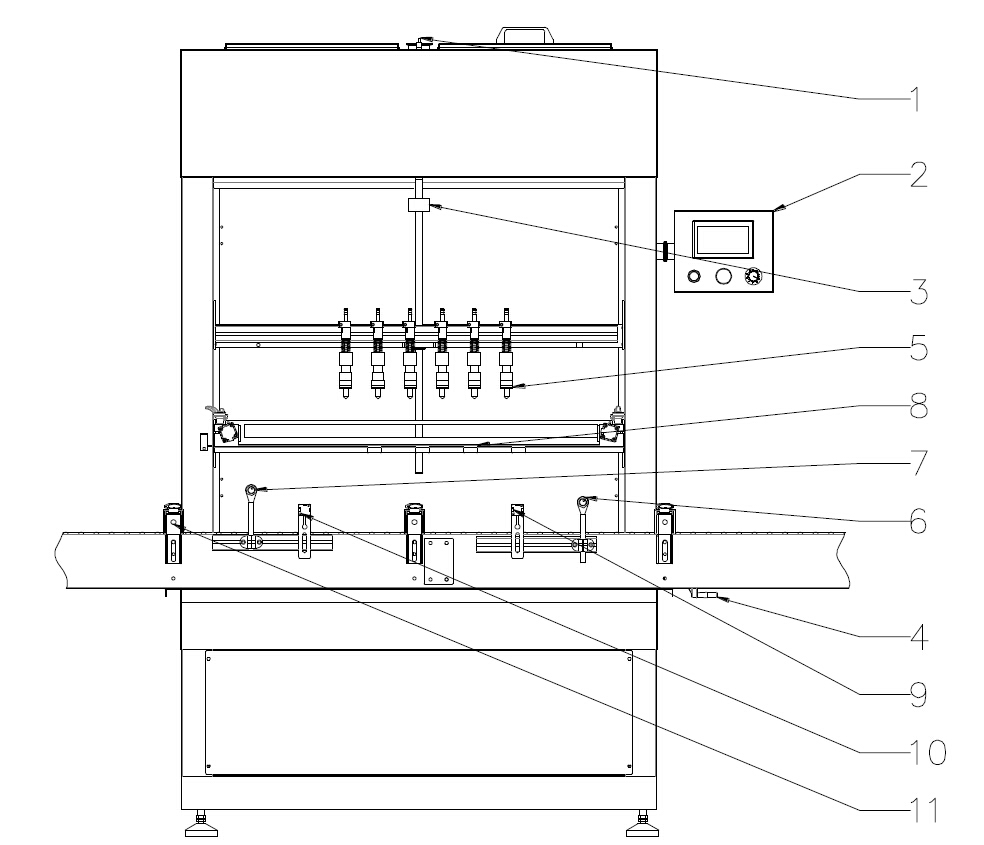

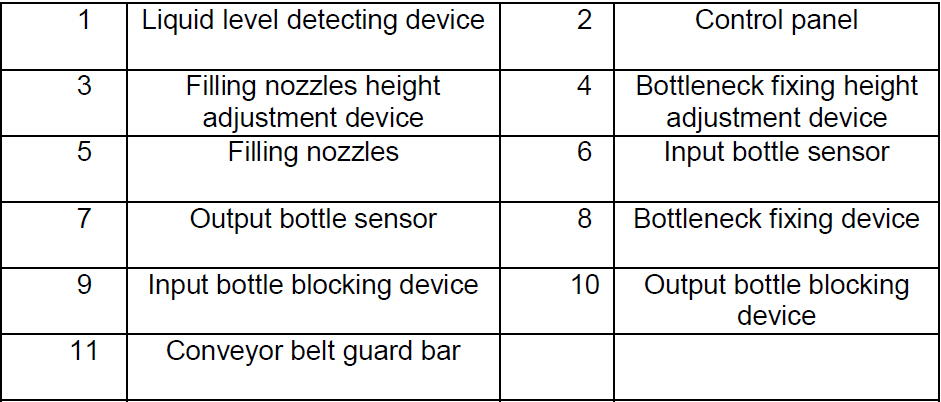

Rysunek urządzenia do napełniania przelewem cieczy (przykłady z 6 głowicami urządzenia do napełniania przelewem)

maszyna do napełniania przelewem automatyczna.jpg

urządzenie do napełniania przelewem produktów piankowych.jpg

Pożądany płynny produkt do napełnienia jest przechowywany w zbiorniku ze stali nierdzewnej, a następnie pompowany do kolektora, aby rozprowadzić produkt do każdej z dysz napełniających. Gdy produkt osiągnie pożądany poziom napełnienia kosmetycznego w każdej butelce, nadmiar produktu lub piany przelewa się z powrotem do zbiornika. Zalety napełniacza przelewowego obejmują równomierne poziomy napełnienia, zmienną kontrolę prędkości pompy ciśnieniowej (w celu zmniejszenia piany) i łatwość obsługi.

Ten wypełniacz jest wykonany z wytrzymałej stali nierdzewnej 304, wysokiej jakości spawanej metodą TIG rury ramy i jest dostępny z 1 do 20 głowicami napełniającymi. Jest również standardowo wyposażony w sterowanie PLC i kolorowy ekran dotykowy HMI, zbiornik ze stali nierdzewnej i pneumatyczne bramki indeksujące, a także wiele innych funkcji. Dostępne są opcje zapewniające jeszcze większą wszechstronność.

automatyczne maszyny do napełniania przelewem są powszechnie używane do napełniania napojów i innych cienkich produktów, szczególnie tam, gdzie pianka lub niespójność butelek może być problemem. Automatyczne maszyny do napełniania przelewem VKPAK mogą być zbudowane tak, aby pasowały do środowisk sanitarnych, niebezpiecznych, łatwopalnych i korozyjnych.

Automatyczna maszyna do napełniania przelewem Dane techniczne

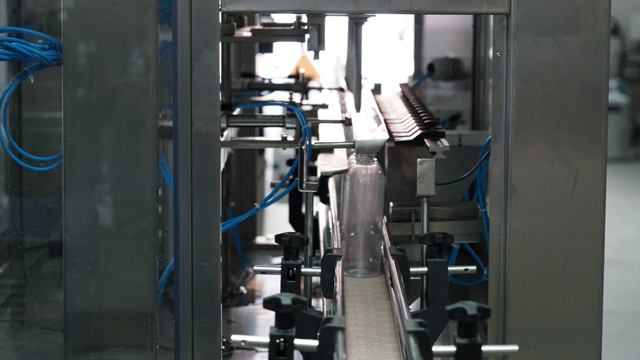

linia napełniania perfum.jpg

  • Ilość dysz napełniających: 1-20 głowic
  • Objętość napełniania: 1 ml do 10000 ml
  • Zakres ciśnienia powietrza: 0,4~0,6 MPa
  • Zasilanie: 220V±5% 50/60Hz
  • Pobór mocy: 0,8 kW
  • Hałas pojedynczej maszyny: ≤50dB
  • Masa netto: 600kg
  • Wymiary całkowite (mm): Dł.*Szer.*Wys.=1600×1000×1800mm

Charakterystyka automatycznej maszyny do napełniania przelewem:

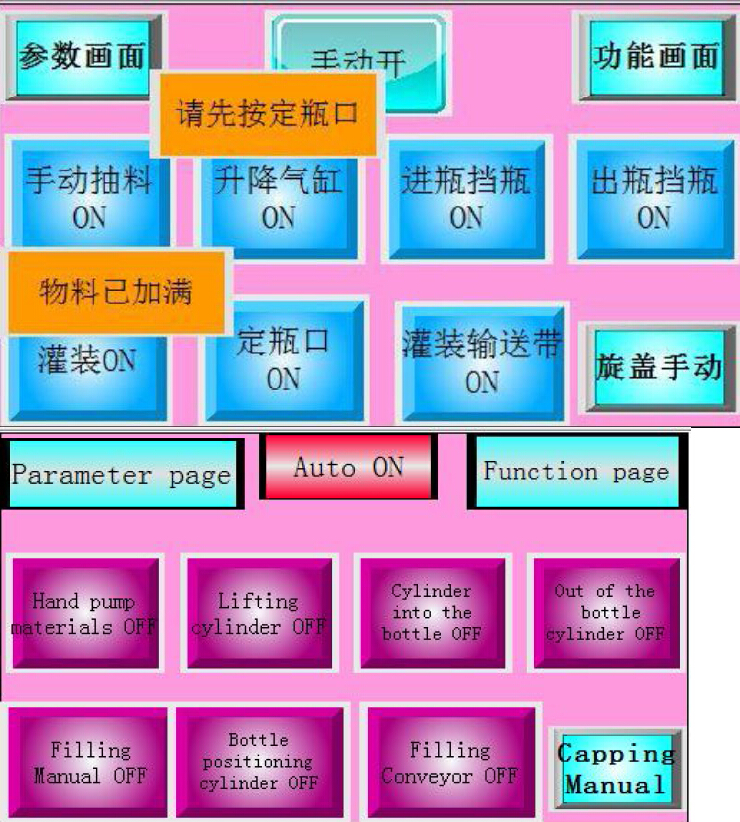

informacje o ekranie dotykowym dla maszyny do napełniania przelewem.jpg

Interfejs człowiek-maszyna w języku angielskim, inteligentny ekran kontaktowy, projekt dostosowany do człowieka, łatwa obsługa.

Specjalne dysze przelewowe, precyzyjny poziom napełniania.

Sterownik logiczny programu (PLC),

Można łatwo zmieniać rozmiar i modyfikować parametry.

Wszystkie elementy pneumatyczne są importowane, co zapewnia stabilność i niezawodność.

Czujnik fotoelektryczny i sterowanie łączeniem pneumatycznym, automatyczna ochrona w przypadku braku butelek.

Konstrukcja umożliwiająca ścisłe pozycjonowanie, łatwa regulacja, odpowiednia do pakowania butelek o różnych rozmiarach.

Cała maszyna została zaprojektowana zgodnie z wymogami GMP.

Opcje: Dysze napełniające mogą być wyposażone w zależności od wydajności.

Maszyna do zamykania VK-SC o dużej prędkości

Podstawowe parametry maszyny do zamykania śrub

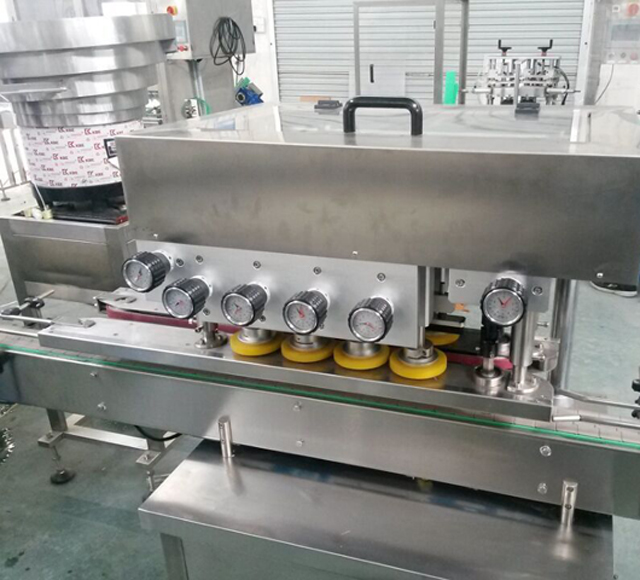

maszyny napełniające i zamykające (4).jpg

TypVK-SC
Zdolność produkcyjna80-160 kapsułek/min
Rozmiar czapki10-50/35-140 mm
Średnica butelki35-140 mm
Wysokość butelki38~300 mm
Rozmiar (dł. × szer. × wys.)3000×1200×2000 mm
Waga400kg

Cechy maszyny do zamykania kapsli:

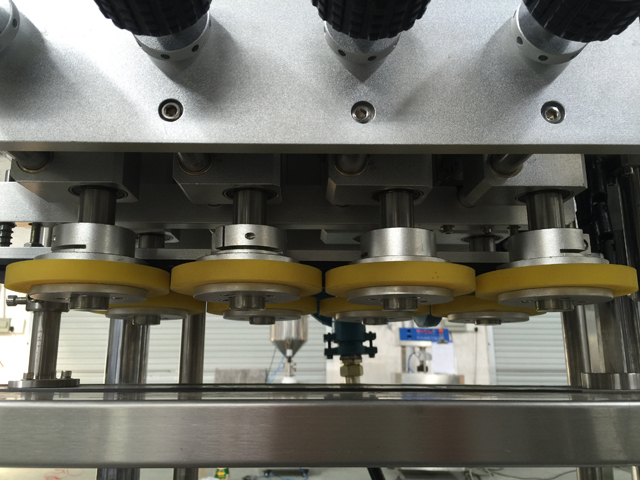

głowica zamykająca do maszyn.jpg

Automatyczna maszyna do zamykania z dużą prędkością to najnowsze udoskonalenie nowego typu maszyny do zamykania. Elegancki wygląd samolotu, inteligentna, prędkość zamykania, wysoki wskaźnik przepustowości, stosowana w przemyśle spożywczym, farmaceutycznym, kosmetycznym, pestycydowym, kosmetycznym i innych gałęziach przemysłu, w przypadku butelek z zakrętkami o różnych kształtach. Silniki czterobiegowe są używane do zamykania butelek, przesyłania, zamykania, maszyny o wysokim stopniu automatyzacji, stabilności, łatwej regulacji lub wymiany zakrętki, gdy nie są to części zamienne, wystarczy dokonać regulacji, aby zakończyć.

Uwagi:

1. Brak możliwości założenia butelki bez zakrętki

2. Różne rozmiary nasadek, nie wymagają dodatkowych narzędzi, łatwe do regulacji

3. Automatyczne rozplątywanie zakrętek, podawanie zakrętek, mocowanie butelek, zakręcanie zakrętek

4. Testowane i regulowane przed dostawą

5. Instrukcja obsługi w języku angielskim i odpowiednia oferta części zamiennych

Obrotowa maszyna do etykietowania na zimno, zarówno do butelek okrągłych, jak i płaskich

W pełni automatyczna obrotowa podwójna stacja do etykietowania zimnym klejem nadaje się do różnych branż, takich jak piwo, biały spirytus, wino, wino zdrowotne, przyprawy, kosmetyki, leki, puszki i inne. Zazwyczaj jest wyposażona w dwie stacje i może być etykietowana w stałej pozycji z wydajnością 3000-15000 butelek na godzinę. Jest niezbędna, aby spełnić wymagania modernizacji całej linii produkcyjnej i poprawić wygląd produkcji.

Podstawowe parametry obrotowej maszyny do etykietowania na mokro

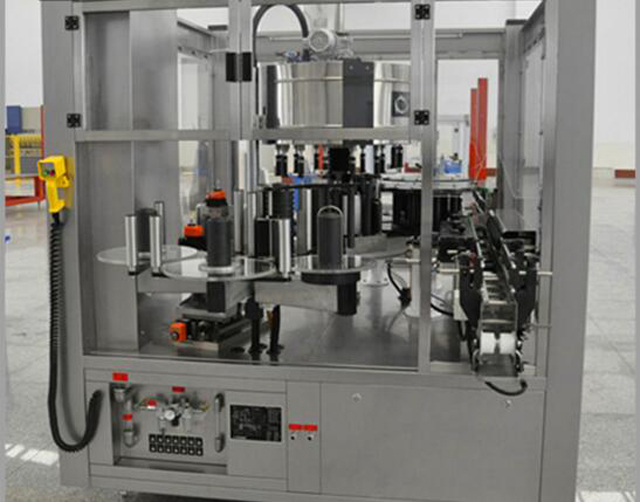

klej do etykietowania.jpg

Maszyna do etykietowania rotacyjnego, etykieciarka na mokry klej

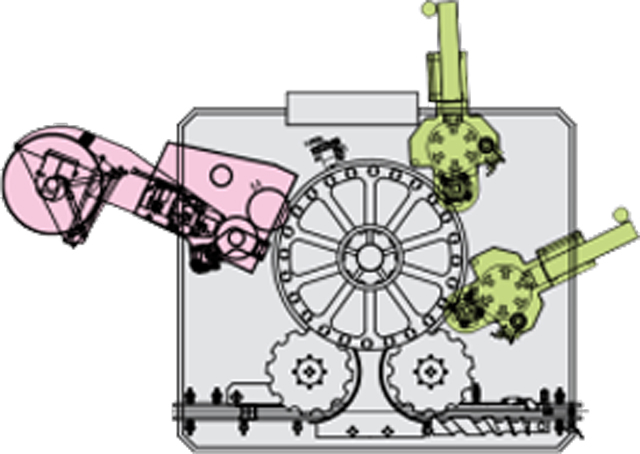

rysunek maszyny do etykietowania na mokro.png

  • Moc silnika głównego: 3 kW
  • Silnik główny: SEW
  • Napięcie sieciowe: 380±10% V
  • Częstotliwość: 50 Hz
  • Rodzaj etykiety: etykieta na korpusie, etykieta z tyłu, etykieta na szyi
  • Odpowiedni typ butelki: okrągła i płaska: 35~100, H=140~350
  • Maksymalna szerokość etykiety: 145 mm
  • Ilość pobieranych tabliczek znamionowych: 4
  • Liczba lokalizacji bębnów: 4
  • Zakres regulowanej prędkości: 3000-12000 butelek/godzinę
  • Wymiary (długość*szerokość*wysokość): 2290*1930*2150 (mm)
  • Waga około: 3500 kg
  • Zużycie sprężonego powietrza: 0,08 M3/min (0,6Mpa; bez oleju)
  • Marnotrawstwo etykiet: ≤1‰

Konfiguracja elektryczna

  • Ekran dotykowy: SIEMENS
  • Sterownik PLC: SIEMENS
  • Przetwornica częstotliwości: SCHNEIDER
  • Czujnik fotoelektryczny: LEUZE
  • Koder: SICK
  • Aparatura niskonapięciowa: SCHNEIDER

Automatyczna maszyna do kartonowania

Jest to głównie stosowane w medycynie, żywności, produktach do pielęgnacji zdrowia, kosmetykach, produktach audiowizualnych i innych branżach kwadratowych elementów dekoracji zewnętrznej w opakowaniach pudełkowych. Takie jak zestawy, gumy do żucia, produkty zdrowotne, herbata, cukier, prezerwatywy, guma, spirale przeciw komarom, papierosy, taśma, VCD (CD) CD, karty do gry, przezroczyste mydło, kwadratowa bateria, dyskietki itp. odgrywają rolę bezpieczeństwa, wilgoci i poprawiają jakość produktu, zwiększają wartość dodaną produktu. Maszyna może być używana w linii produkcyjnej, współpracować z maszyną pakującą w kartony.

zastosowanie sprzętu do kartonowania.jpg

Charakterystyka urządzeń do pakowania w kartony w pełni automatycznych:

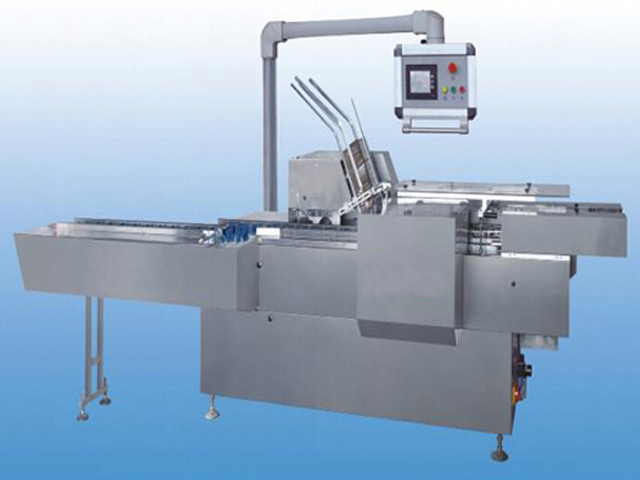

mydło w kartonie.jpg

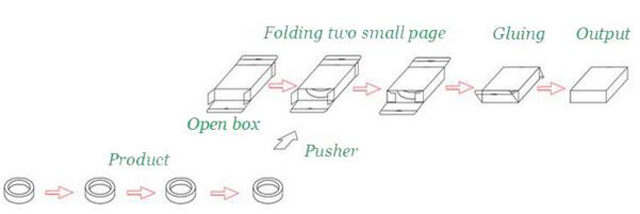

proces roboczy dla sprzętu do pakowania w kartony.jpg

1. Zastosowano sterowanie PLC, przetwornice częstotliwości kontrolują prędkość, elementy elektryczne są produkowane przez znane międzynarodowe marki;

2. Przyjęcie interfejsu człowiek-maszyna;

3. Automatyczne wyświetlanie informacji o awarii urządzenia, prędkości pakowania w kartony i liczeniu gotowych produktów;

4. Automatyczne sprawdzanie zaniedbanych opakowań kartonowych i odpadów wybranych pod kątem produktów i ulotek;

5. Łatwy w obsłudze i obsłudze, działa stabilnie;

6. Nie wdycha ulotki bez produktów i nie wdycha pudełka bez ulotki;

7. Pracuje na biegu jałowym i nie popycha produktów, jeśli nie ma produktów lub dostawa produktów nie osiąga wyznaczonej pozycji. Maszyna będzie pracować automatycznie z przywróceniem dostawy produktów;

8. Zatrzymuje się automatycznie, jeśli nie ma pudełka lub ulotki;

9. Łatwość wymiany różnych produktów;

10. Urządzenie może być używane samodzielnie, ponadto można je połączyć z maszyną do pakowania w blistry, maszyną do napełniania butelek i maszyną do pakowania w folię termokurczliwą.

Podstawowe parametry automatycznego sprzętu do kartonowania i pakowania w pudełka:

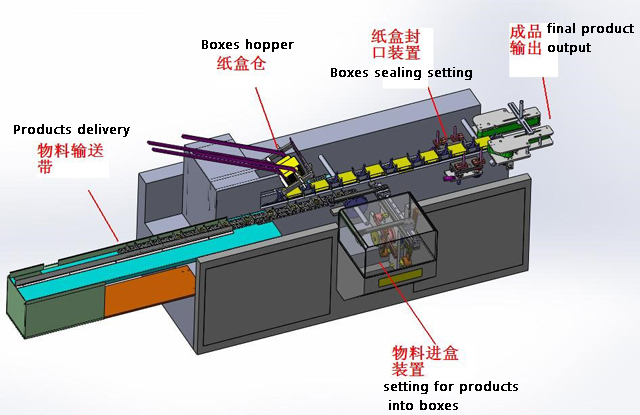

Rysunek 3D.jpg

PROJEKTPARAMETR
Obudowa prędkości30-120 skrzynek/min
SkrzynkaWymagania jakościowe250-350g/m
Zakres wymiarów (dł. × szer. × wys.)(50-180) mm* (30-85) mm* (15-50) mm
UlotkaWymagania jakościowe50-65g/m²
Specyfikacja ulotki po rozłożeniu Dł.×Szer.(80-300)mm*(70-210)mm
Specyfikacja ulotki składanej (1-4)*(Dł.×szer.)(70-210) mm*(20-40) mm
Sprężone powietrzeCiśnienie robocze0,5-0,7 MPa
Zużycie powietrza120-160 l/min
Zasilacz220V 50Hz
Moc silnika1,5 kW
Wymiary maszyny (dł. × szer. × wys.)3200 mm* 1200 mm* 1900 mm
Waga maszyny1500kg

Maszyny do owijania pudełek grupowych

Maszyna do pakowania w folię celofanową służy do owijania produktów o kształcie kwadratowym, prostokątnym, a nawet trapezowym, warstwą papieru celofanowego, takiego samego jak opakowanie papierosów.

Nadaje się do pakowania pojedynczych i wiązek różnych farmaceutyków, prezerwatyw, produktów ochrony zdrowia, słodyczy, gum do żucia, herbaty, kawy, perfum, kosmetyków, notatników, notatek, materiałów piśmiennych, gumek, nośników cyfrowych, kaset VCD/DVD/CD, taśm, tytoniu, kart do gry, serwetek itp.

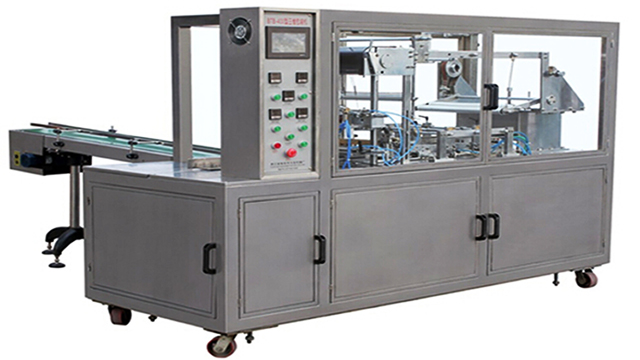

maszyny do owijania.jpg

Cechy funkcjonalne

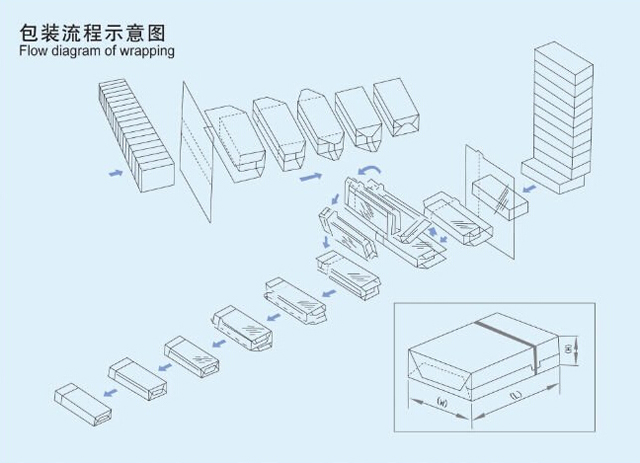

wypełnianie zakrywanie owijanie email.jpg

Ta maszyna została zaprojektowana na podstawie wchłaniania, trawienia i ulepszania zaawansowanej nauki i technologii z Europy i Japonii, przy użyciu importowanego sterowania PLC i komponentów elektrycznych, które są napędzane przez cylinder pneumatyczny, serwosilnik kontroluje opadanie folii, ustawienie i regulacja długości folii mogą być swobodnie regulowane, z korzyścią stabilnej i niezawodnej pracy, dużej prędkości, mocnego pakowania, gładkiego i pięknego. Rama maszyny jest wykonana z importowanego wysokiej jakości ładnego stopu aluminium lub stali nierdzewnej i zamkniętej bezpiecznej szklanej osłony, może ona automatycznie pakować, podawać, składać, zgrzewać, liczyć i rozrywać taśmą klejącą. Automatyczna samodiagnostyka i alarmowanie o usterce, zmiana kilku części może owinąć różne specyfikacje (wymiary, wysokość, szerokość) różnych produktów. Może być stosowana z maszyną do pakowania w kartony, oszczędza pieniądze, zmniejsza zasoby ludzkie, poprawia efektywność.

Parametry wydajnościowe szybkiego silnika serwo, materiały zasilające, owinięcie 3D

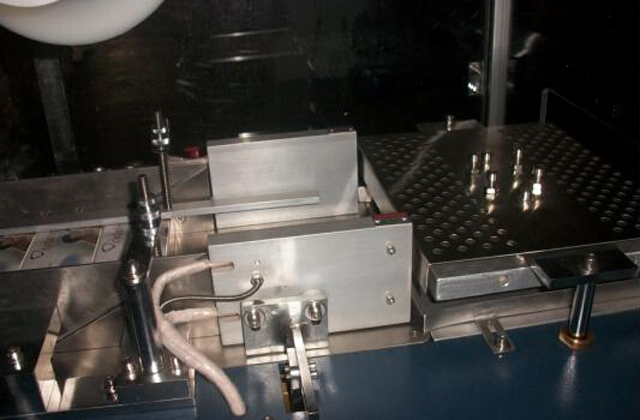

silnik servo podawanie filmu.jpg

ModelSterowanie przyciskamiSystem ekranu dotykowego PLC
Prędkość pakowania30-60 pudełek/min30-60 pudełek/min
Rozmiar opakowania(Dł.) 65-270 mm (szer.) 60-150 mm (wys.) 20-90 mm(Dł.) 100-400 mm (szer.) 45-240 mm (wys.) 20-115 mm
Wymiar maszyny(Dł.) 2300 mm (szer.) 860 mm (wys.) 1670 mm(Dł.) 2180 mm (szer.) 1000 mm (wys.) 1500 mm
Wymiary przenośnika(Dł.) 1650 mm (szer.) 450 mm (wys.) 950 mm(Dł.) 1600 mm (szer.) 270 mm (wys.) 770 mm
Waga900 kg800kg
Całkowita moc6,5 kW6,5 kW
Woltaż3N prąd zmienny 380 V 50 Hz3N prąd zmienny 380 V 50 Hz
Ciśnienie powietrza0,5-0,7 MPa0,5-0,7 MPa
