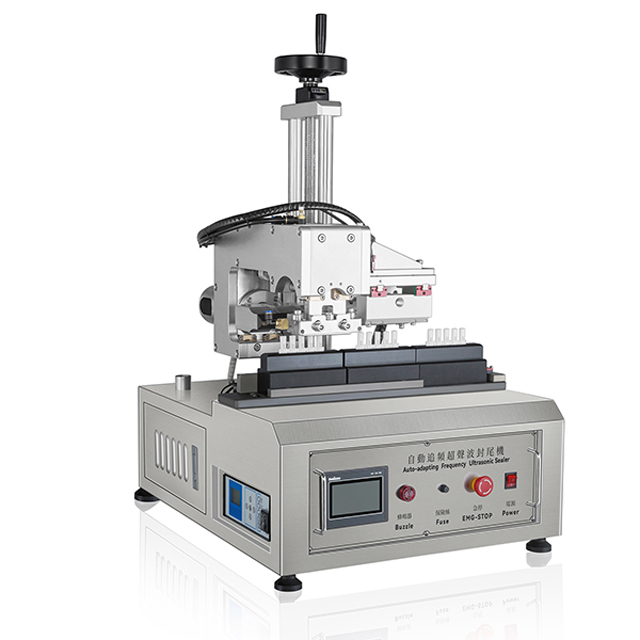

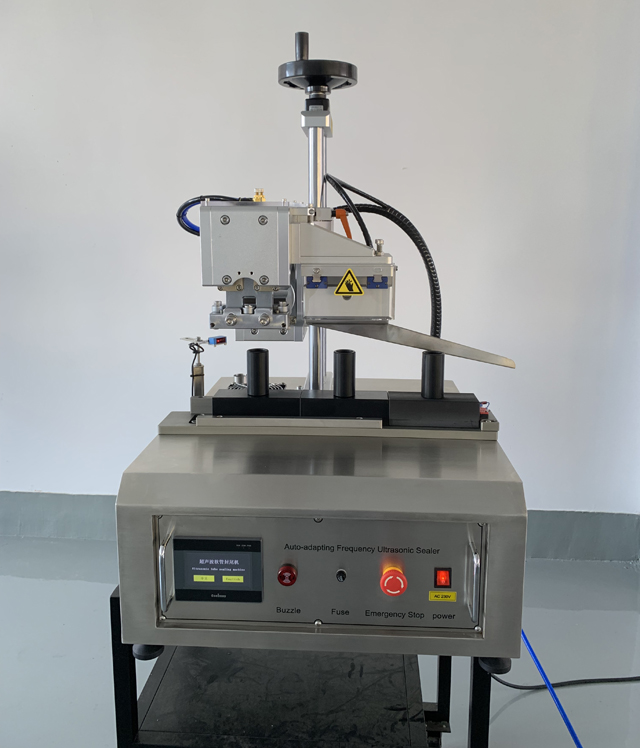

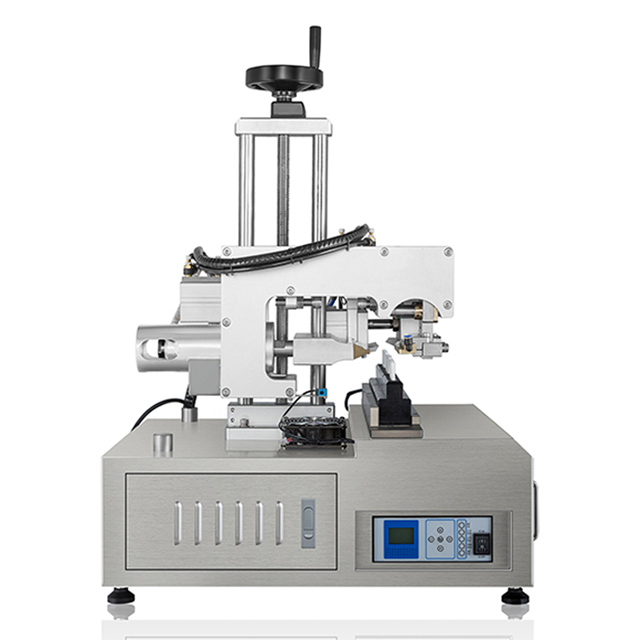

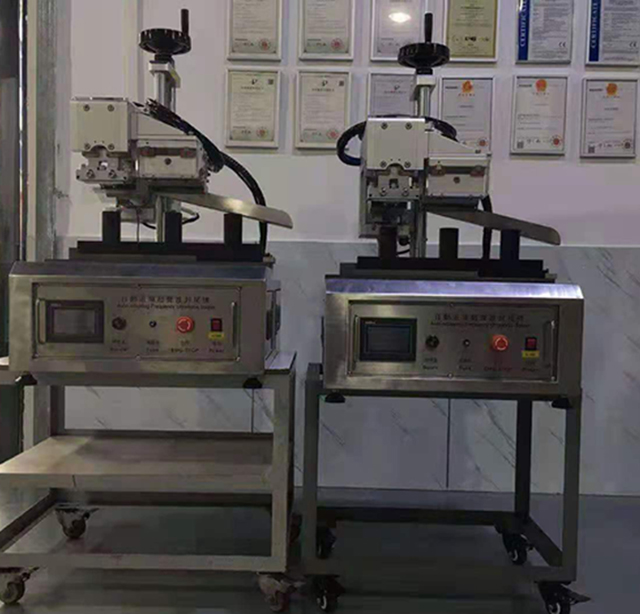

Liniowa maszyna do uszczelniania ultradźwiękowego rurek w paski półautomatyczna

• Model: VK-UTS-003
• Częstotliwość: 15Khz
• Moc: 2600W
• Zasilanie: AC220V
• Średnica uszczelnienia: 10-50mm
• Maksymalna wysokość rury: 10-200 mm
• Ciśnienie robocze: 0,5-06Mpa
• Wymiary: 560*537*880mm
• Masa netto: 95 kg
• GW ze standardową drewnianą skrzynią eksportową: 115 kg

Obejrzyj wideo

Maszyna do zgrzewania ultradźwiękowego to wysokiej jakości, wysokowydajna maszyna do napełniania i zamykania opakowań płynem i pastą. Należy ręcznie umieścić maszynę do tub, automatyczne wykrywanie kolorów, automatyczne napełnianie, automatyczne zgrzewanie, automatyczny obcinak, zakończyć serię automatycznych funkcji wyjściowych. Programowalna maszyna PLC wykorzystuje zaawansowany interfejs dotykowy, śledzenie optyczne, automatyczne pozycjonowanie, dzięki czemu ogólna operacja jest prostsza, idealna, umożliwia przedsiębiorstwom poprawę wydajności produkcji, zmniejszenie intensywności pracy i ulepszenie urządzenia z wyboru dla klas opakowań.

Półautomatyczna zgrzewarka do tub to najnowsza technologia w zakresie zgrzewania małych i średnich tub. Łączy ona w sobie zgrzewanie ultradźwiękowe, tłoczenie partii, przycinanie i faliste wykończenie klasy kosmetycznej/farmaceutycznej. Ta maszyna wymaga operatora do ładowania pucków tub i przesuwania tub przez stacje. Maszyna ta, która może pracować z prędkością do 15 jednostek na minutę, doskonale współpracuje z jedną z naszych napełniarek i etykieciarek stołowych.

Ta maszyna została zaprojektowana do produkcji idealnie uszczelnionych tubek, które wyglądają, jakby zostały wyprodukowane na znacznie większej, droższej, w pełni automatycznej maszynie. Wyposażona we wszystkie nowoczesne komponenty i funkcje najnowocześniejszych zautomatyzowanych maszyn, ta mała przenośna zgrzewarka tubek jest wszystkim, czego potrzebuje każda firma MŚP i może być obsługiwana przez każdego, kto ma bardzo podstawowe przeszkolenie.

Wykonana ze stali nierdzewnej 316 ta maszyna nadaje się do wszelkich zastosowań spożywczych i farmaceutycznych. Wymagając małej sprężarki powietrza i standardowego 10-amperowego gniazdka, można ją łatwo podłączyć i skonfigurować w dowolnym miejscu produkcyjnym. Ta maszyna może uszczelniać dowolne plastikowe i laminowane materiały rurowe o średnicy do 57 mm.

Do urządzenia można dołączyć specjalne uchwyty do tub, które utrzymują tubę idealnie prosto podczas procesu zgrzewania. Można także zamówić zestaw cyfr/liter do znakowania unikalnym numerem partii na tubach.

Przed przystąpieniem do dokładnego poznawania charakterystyki poszczególnych funkcji, procedur i czynności użytkowych należy zapoznać się z poniższą instrukcją, która ułatwi korzystanie z urządzenia.

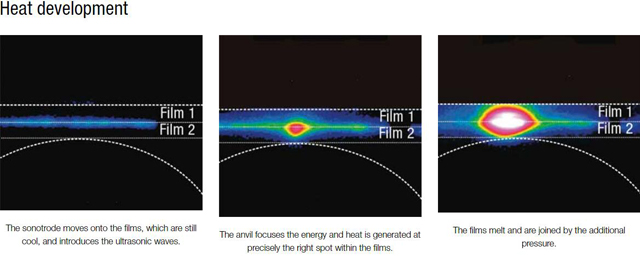

Zasady działania ultradźwiękowego zgrzewania rur:

Zgrzewanie ultradźwiękowe wykorzystuje zasady energii ultradźwiękowej do łączenia dwóch materiałów. Narzędzia spawalnicze (kowadło lub sonotrody) skupiają energię ultradźwiękową w punkcie, w którym powinno nastąpić zgrzewanie, a ciepło tarcia jest generowane. Czas zgrzewania wynosi od 100 do 200 milisekund. W przeciwieństwie do zgrzewania cieplnego, ciepło wymagane w technologii ultradźwiękowej jest generowane tylko w materiałach poddawanych spawaniu. Narzędzia pozostają zimne i wspomagają rozpraszanie ciepła. Odporność na zgrzewanie na gorąco (wytrzymałość szwu bezpośrednio po zgrzewaniu bez chłodzenia) jest również znacznie wyższa niż w przypadku innych metod spawania. Prędkość, niezawodność i ogólna jakość gotowych szwów sprawiają, że sprzęt do zgrzewania ultradźwiękowego jest niezbędny w wielu branżach.

Projektowanie wspólne – tak to działa

Aby mogło dojść do precyzyjnego spawania w ultradźwiękowych maszynach do zgrzewania rur, energia fal ultradźwiękowych musi zostać skupiona (skupianie energii). Uzyskuje się to albo poprzez geometrię narzędzia, albo poprzez konstrukcję połączenia na materiale. W przypadku konstrukcji połączenia obszar, w którym materiał ma zostać połączony, ma specjalne kształty, takie jak punkty lub krawędzie. W przypadku geometrii narzędzia, sonotrody lub kowadło są specjalnie ukształtowane, aby skupić energię.

Jesteśmy pewni, że będziesz w pełni zadowolony z praktyczności, niezawodności i ekonomicznej wydajności urządzenia. Jednakże struktura i działanie aparatu według różnych zastosowań i cech, aby dostosować zawartość opakowania, jest instalowana, aby lepiej zrozumieć konkretne różne punkty, jak opisano w tej specyfikacji, jest to podstawowa funkcja.

Przed wysyłką urządzenia każda jego część została dokładnie przetestowana i debugowana. Jednak jeśli podczas wysyłki wystąpią jakiekolwiek uszkodzenia mechaniczne lub jakiekolwiek miejsce w tym opisie będzie niejasne, prosimy o kontakt z naszym autoryzowanym personelem sprzedaży.

Środki ostrożności dotyczące obsługi maszyny do zgrzewania ultradźwiękowego:

1. Obsługa, konserwacja i instalacja maszyn muszą być autoryzowane przez firmę i personel przeszkolony mechanicznie, aby wykonać operację. Przed uruchomieniem maszyny należy zapoznać się z instrukcją i obejrzeć film instruktażowy.
2. Uszkodzenia mechaniczne powstałe na skutek niewłaściwego użytkowania nie mogą być przypisane producentowi i nie są objęte gwarancją. Ryzyko ponosi wyłącznie właściciel.
3. Należy je dostarczyć zgodnie z instrukcjami producenta dotyczącymi instalacji, obsługi, transportu i konserwacji w celu zapewnienia prawidłowego użytkowania maszyny.
4. Unikaj stosowania jakichkolwiek metod obniżających bezpieczeństwo maszyn operacyjnych.
5. Miejsce natywne, należy unikać bezpośredniego światła słonecznego i wilgoci, kurzu. Ponieważ jest to powód pożaru i porażenia prądem.
6. Inne niewłaściwe użycie maszyn (np. „używanie maszyny zgodnie z własnymi upodobaniami”).
7. Wymagania konstrukcyjne maszyny, normalne prace przygotowawcze do butów, tylko mechaniczna publiczność w najlepszej formie, możemy uprawiać gimnastykę.
8. Upewnij się, że maszyna jest używana wyłącznie do produkcji towarów ogólnego przeznaczenia (z wyłączeniem silnie toksycznych substancji, kwasów i materiałów zasadowych) i nie może być używana z innymi przedmiotami. W przeciwnym razie producenci i dystrybutorzy nie ponoszą odpowiedzialności.
9. Montaż, demontaż i przenoszenie urządzenia należy powierzyć profesjonalistom, którzy się tym zajmą lub poprowadzą.
10. Należy przejść profesjonalne szkolenie wykwalifikowanego personelu, który będzie w stanie obsługiwać maszynę.
11. To urządzenie należy używać wyłącznie zgodnie z zaleceniami producenta. Nieautoryzowane modyfikacje lub stosowanie części zamiennych sprzedawanych lub zalecanych przez innych producentów może spowodować pożar, porażenie prądem lub inne obrażenia.
12. Nie dopuść do przedostania się do sprzętu elektrycznego tkanin, papieru, kurzu, wiórów metalowych, oleju i innych zanieczyszczeń.
13. W przypadku dłuższego przechowywania sprzętu przed ponownym użyciem należy go obejrzeć i przetestować.
14. Gdy zasilanie zostało dostarczone lub maszyna pracuje, nie otwieraj skrzynki rozdzielczej ani innych skrzynek przyłączeniowych. W przeciwnym razie może dojść do porażenia prądem elektrycznym, co może skutkować obrażeniami ciała; w pobliżu maszyny nie należy wykonywać operacji spawania łukowego. W przeciwnym razie może to łatwo doprowadzić do awarii urządzenia.
15. Gdy skrzynka rozdzielcza jest już otwarta lub przewody są odsłonięte, nie można uruchomić maszyny i jej urządzeń pomocniczych. W przeciwnym razie może dojść do odsłonięcia zacisków wysokiego napięcia lub porażenia prądem elektrycznym, co może skutkować obrażeniami.
16. Oprócz okresowych przeglądów lub okablowania, w żadnym innym czasie nie można otwierać obudowy urządzeń elektrycznych. W przeciwnym razie można uszkodzić urządzenie, co wpłynie na normalną pracę maszyny.
17. Nie dotykaj maszyny mokrymi rękami, wymagany jest przełącznik startowy suchymi rękami. W przeciwnym razie może dojść do porażenia prądem, co może skutkować obrażeniami ciała.
18. Płyta, przełączniki, pętle programowe, falownik, napędy silników i inne okablowanie w stanie, bezwzględny zakaz testowania testerem o wysokiej rezystancji. W przeciwnym razie powodują uszkodzenia lub wypadki maszyny.
19. Przed przystąpieniem do użytkowania maszyny należy dokładnie posprzątać jej otoczenie, tak aby nie znajdowały się w nim żadne niebezpieczne przedmioty.
20. Nie narażaj kabla na ścieranie, zgniatanie, przepięcie i przeciążenie. W przeciwnym razie może dojść do porażenia prądem, co może skutkować obrażeniami ciała.
21. Moc, UWAGA HOT logo, nie zwracaj uwagi, gdy dotykasz ręką, może to spowodować oparzenia. Wybitne miejsce maszyny osi, uważaj, aby się nie spotkać.
22. Nie kładź rzeczy na maszynie. Nie gromadź ich wokół maszyny i niezależnych od niej przedmiotów. Zbyt dużo rzeczy może spowodować wypadek. Ponadto, zmieszane z przedmiotami obcymi lub częściami maszyny w celu ugryzienia w artykuły spożywcze itp., uszkodzą jednostkę w opakowaniu.

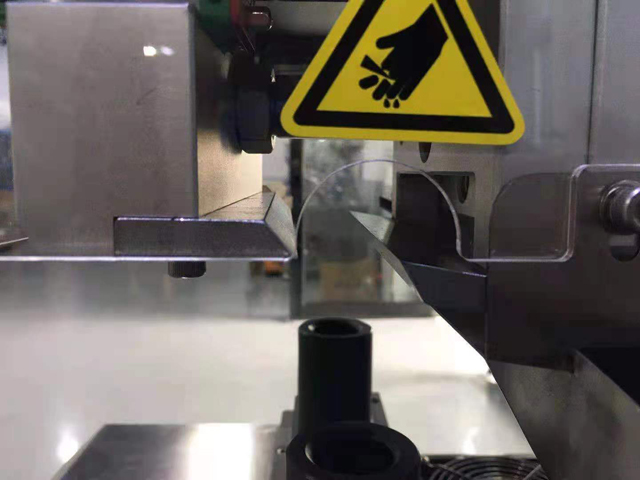

23. Przy wymianie form i foremek należy zachować ostrożność, gdyż ostrza łatwo o zranienie palców.

Operator nie ma prawa wymieniać ani modyfikować konstrukcji maszyny i produkcji. Dlatego też producent nie ponosi żadnej odpowiedzialności za szkody spowodowane przez niego.

Awaryjne wyłączenie

W przypadku wystąpienia błędu operator musi ocenić sytuację na podstawie swojego doświadczenia, a nie w przypadku konieczności awaryjnego wyłączenia lub podjęcia innych kroków (aby zakończyć działanie sterownika).

Użyj głównego źródła zasilania, aby wyłączyć

W przypadku wystąpienia błędu (musisz mieć personel dokonujący napraw lub konserwacji), jeżeli nie uda się go naprawić w krótkim czasie, możesz wyłączyć główne zasilanie.

Konserwacja sprzętu

1. Po każdej zmianie maszynę należy wyczyścić, usuwając materiały czyszczące z płyty dozującej i pozostałej części stołu maszyny, aby zapobiec wilgoci, która mogłaby mieć wpływ na następną pracę.
2. Zawsze sprawdzaj śruby mocujące części, stan sprężystości, aby zapewnić niezawodną pracę. Regularnie czyść głowicę optyczną.
3. Części elektryczne należy chronić przed wilgocią i kurzem.
4. Czyść sprzęt codziennie po użyciu urządzenia,
5. Unikaj uruchamiania maszyny bez rur, w przeciwnym razie zniszczysz formę i maszynę.

Podstawowe parametry

• Model: VK-UTS-003
• Częstotliwość: 15Khz
• Moc: 2600W
• Zasilanie: AC220V
• Średnica uszczelnienia: 10-50mm
• Maksymalna wysokość rury: 10-200 mm
• Ciśnienie robocze: 0,5-06Mpa
• Wymiary: 560*537*880mm
• Masa netto: 95 kg
• GW ze standardową drewnianą skrzynią eksportową: 115 kg

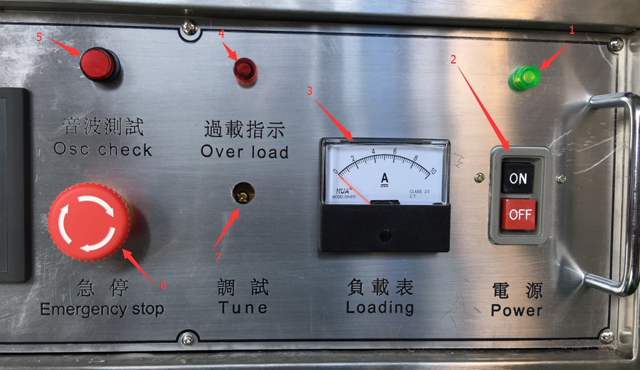

1. Światło zasilania
2. Wyłącznik zasilania
3. Załadunek
4. Przeciążenie
5. Sprawdzenie OSC
6. Przycisk zatrzymania awaryjnego
7. Regulacja przeciążenia

Kroki obsługi maszyny

1. Dostęp do zasilania
2. Dostęp do zasilania powietrzem
3. Naciśnij wyłącznik zasilania (ON)
4. Wybierz swój język (chiński lub angielski)
5. Manual: Manual--Automatyczne przełączanie trybów
6. Ustawienie czasu: Aby dostosować czas zgrzewania
7. Rozruch cylindra ultradźwiękowego: Kontroler tuby uszczelniającej ultradźwiękowej
8. Start ultradźwiękowy: Uszczelnianie ultradźwiękowe
9. Cylinder przycinający: przycinanie końcówek rur

Ustawienie czasu

Ustawianie czasu opóźnienia, czasu spawania i czasu utrzymywania w zależności od rozmiaru i materiału rury. Wartość referencyjna: 0,2-0,8.

Powrót do strony 2 po ustawieniu czasu. Zamień tryb ręczny na tryb automatyczny, napełnij tubę do uchwytu tuby, rozpocznij produkcję.
