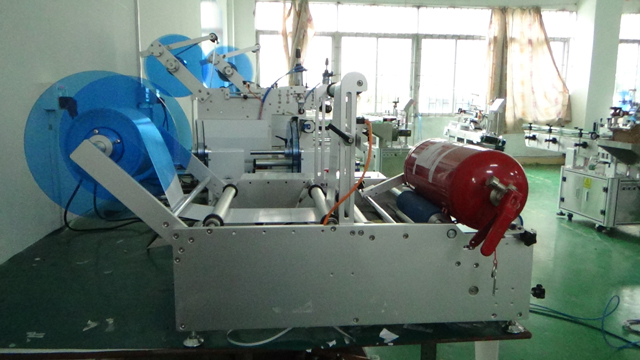

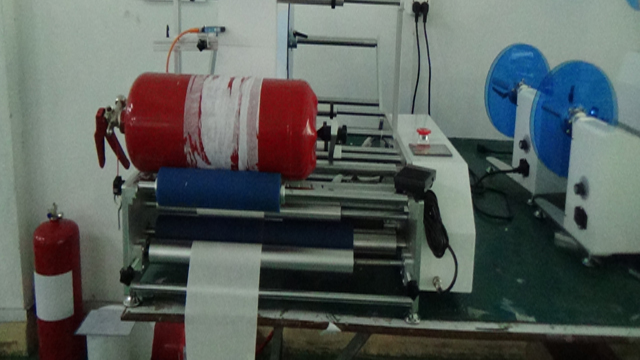

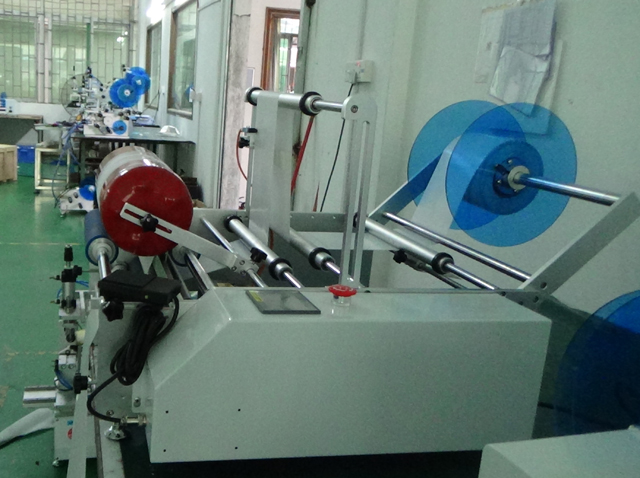

Półautomatyczna maszyna do etykietowania gaśnic

Model: VK-T801
Dokładność: ±0,5 mm
Prędkość: 15～25bpm
Średnica: Ø 15mm～Ø 250mm
Rozmiar etykiety: Długość: 20 mm ～ 220 mm; szerokość: 20 mm ～ 270 mm;
Wymiary: Dł. 950 mm × szer. 450 mm × wys. 520 mm
Zasilanie: 220V/50HZ；
Północny zachód: 55 kg
Średnica wewnętrzna etykiety: Ø86mm
Średnica zewnętrzna etykiety: Ø 280mm
Napięcie: 220V-240V/50-60HZ

Aplikacja

Nadaje się do etykietowania wszelkiego rodzaju cylindrycznych obiektów, etykietowania małych stożkowych okrągłych butelek, takich jak ksylitol, okrągłe butelki kosmetyczne, butelki wina itd. Może osiągnąć etykietowanie na cały tydzień/pół tygodnia, obwód etykietowania z przodu i z tyłu, można regulować skok tylnego znaku. Szeroko stosowany w przemyśle spożywczym, kosmetycznym, chemicznym, farmaceutycznym i innych.

Wybrane funkcje opcjonalne poprawiają wygodę zarządzania produkcją dzięki takim funkcjom jak zliczanie etykiet, tryb oszczędzania energii, śledzenie etykiet fotoelektrycznych i inne, co ułatwia zarządzanie produkcją;

Opcjonalne funkcje i komponenty:

Funkcja kodowania na gorąco

Funkcja pozycjonowania obwodowego;

Inne funkcje (zgodnie z wymaganiami klienta).

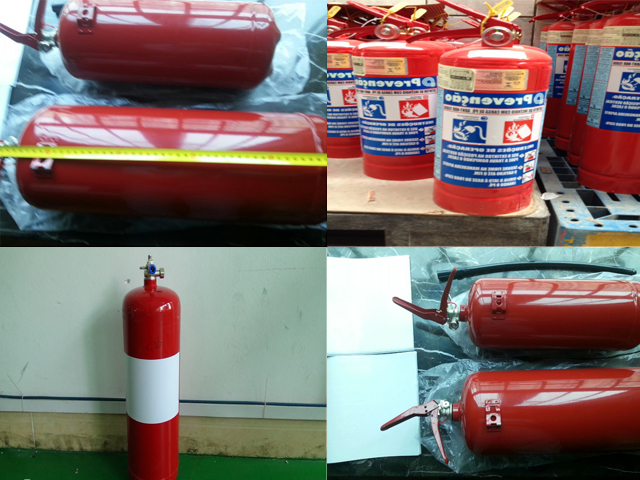

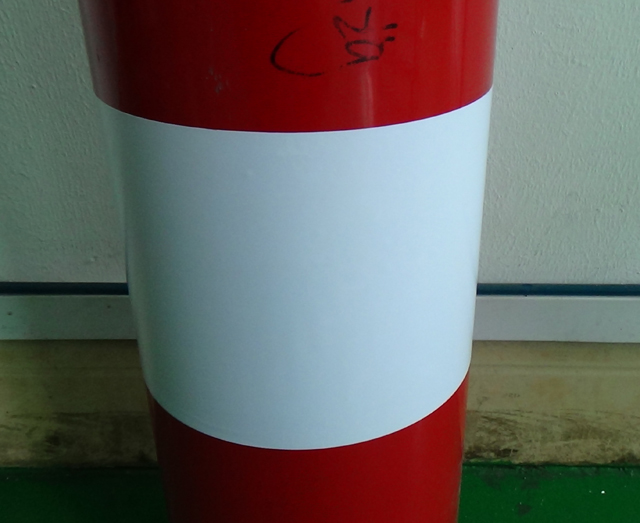

Próbki

Urządzenia opcjonalne:

Czytnik: Odczyt kodów kreskowych różnego rodzaju

Czujnik światła elektrycznego: Zwykły czujnik nie jest w stanie wykryć przezroczystej etykiety, dlatego konieczne jest zastosowanie czujnika światła importowanego z Niemiec.

Maszyna drukarska: drukowanie tekstów na etykiecie

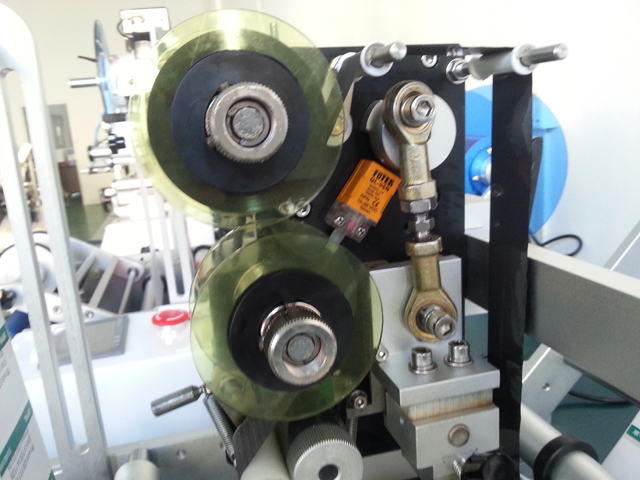

Kodowanie daty: kodowanie na gorąco daty przydatności do spożycia, serii produktów itp.

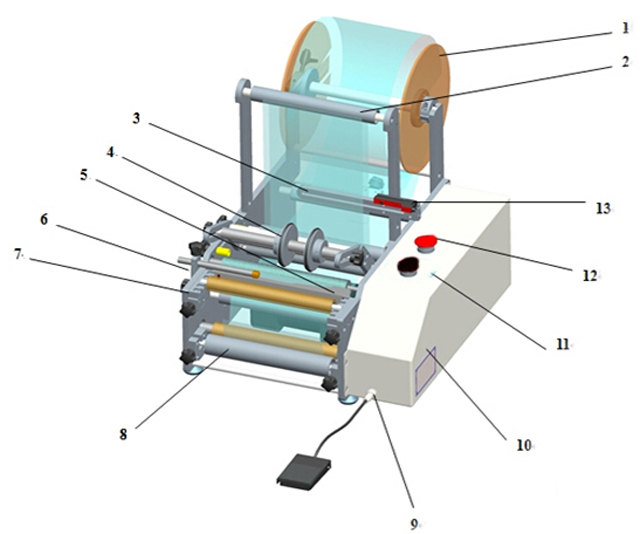

Ilustracja CAD

Widok całej maszyny z lotu ptaka

Etykiety na tabliczkach: Naklejanie etykiet wokół tabliczki
Rolki etykiet: ścieżka etykietowania w procesie etykietowania
Podpory do czujnika światła: Montaż czujnika światła, ruchomy w górę i w dół
Naciskanie: Naciśnij butelki podczas etykietowania, dostosuj ich naprężenie, naciskając lewy przycisk
Nawijanie etykiet: Dozowanie etykiet
Pozycja: Dostosuj położenie butelek w lewo lub w prawo, w górę lub w dół.

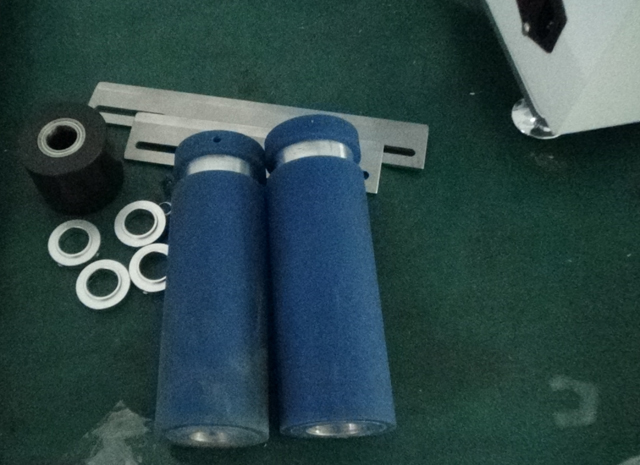

Kurtka podtrzymująca: Różne pozycje dla różnych butelek
Naciąg: Naciągnij dolną linię, aby rozłożyć etykietę, wyreguluj jej naciąg, przesuwając śruby
Sterowanie pedałem
Skrzynka elektryczna
Interfejs człowiek-maszyna: Sterowanie maszynami ze zmianą parametrów
Nagłe zatrzymanie
Czujnik światła: wykrywanie odstępu między etykietami

Parametr podstawowy

Model: VK-T801
Dokładność: ±0,5 mm
Prędkość: 15～25bpm
Średnica: Ø 15mm～Ø 250mm
Rozmiar etykiety: Długość: 20 mm ～ 220 mm; szerokość: 20 mm ～ 270 mm;
Wymiary: Dł. 950 mm × szer. 450 mm × wys. 520 mm
Zasilanie: 220V/50HZ；
Północny zachód: 55 kg
Średnica wewnętrzna etykiety: Ø86mm
Średnica zewnętrzna etykiety: Ø 280mm
Napięcie: 220V-240V/50-60HZ

Konfiguracja maszyny do etykietowania gaśnic

Konfiguracja głównego mechanizmu			Konfiguracja głównego urządzenia elektrycznego
Nazwa mechanizmu	Ilość	Materiał główny	Nazwa urządzenia elektrycznego	Ilość	Specyfikacja
mechanizm odwijający	1	Stop aluminium, akryl	Oko wykrywające etykiety	1	Chory niemiecki
Mechanizm rakiety ocznej	1	Stop aluminium	PLC	1	Seria Panasonic FP
Mechanizm dociskowy etykiet	1	stal nierdzewna, rurka gąbczasta	przełącznik zasilania	1	Omron
mechanizm ciągnący	1	stal nierdzewna, stop aluminium, wałek owinięty gumą	interfejs człowiek-maszyna	1	Kolorowy wyświetlacz Samkoon o przekątnej 3,5 cala
mechanizm regulacji	1	Stop aluminium	silnik ciągnący	1	silnik oubang 120W
mechanizm prowadzący etykietę	6	Stop aluminium	wyciąganie regulatora prędkości silnika	1	oubang rozdzielony regulator prędkości
mechanizm odklejania etykiet	1	stal nierdzewna	zasilacz impulsowy	1	Omron japoński
mechanizm dociskowy górnego elementu produktu	1	Stop aluminium
rakieta maszynowa	1	Stop aluminium

Proces roboczy

Główne prace: zasada działania pojedynczego standardu, podwójnego standardu, zasada etykietowania pozycjonowania obwodowego, prosimy o kontakt z fabryką.

Procedura: umieść produkt -> Etykietowanie (urządzenie automatycznie) -> Usuń etykietowane produkty.

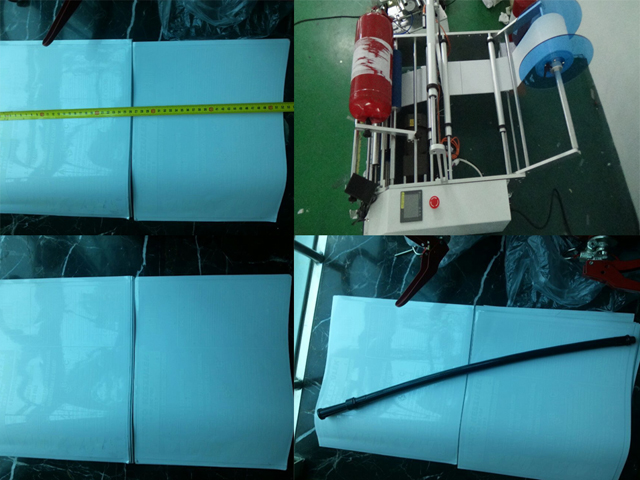

Wykonywanie etykiet pasujących do sprzętu do etykietowania gaśnic:

Gwarancja: Na wszystkie urządzenia udzielana jest roczna gwarancja. (Gwarancja nie obejmuje problemów spowodowanych wypadkami, niewłaściwym użytkowaniem, niewłaściwym zastosowaniem, uszkodzeniami w czasie przechowywania, zaniedbaniem lub modyfikacją sprzętu lub jego podzespołów. Gwarancja nie obejmuje również łatwo psujących się części zamiennych)

Instalacja: Po przybyciu maszyny do Twojej fabryki, jeśli zajdzie taka potrzeba, nasz technik przyjedzie do Ciebie, aby zainstalować i przetestować maszynę, a także przeszkolić Twojego pracownika w zakresie obsługi maszyny (czas pociągu zależy od Twojego pracownika). Wydatki (bilet lotniczy, wyżywienie, hotel, opłata za podróż do Twojego kraju) powinny być na Twoim koncie i musisz zapłacić technikowi 150 USD dziennie. Możesz również udać się do naszej fabryki, aby odbyć szkolenie.

Po serwisie: Jeśli masz problem z maszyną, nasz technik przyjedzie do Ciebie, aby naprawić maszynę tak szybko, jak to możliwe. Koszt powinien być na Twoim koncie (jak powyżej).
